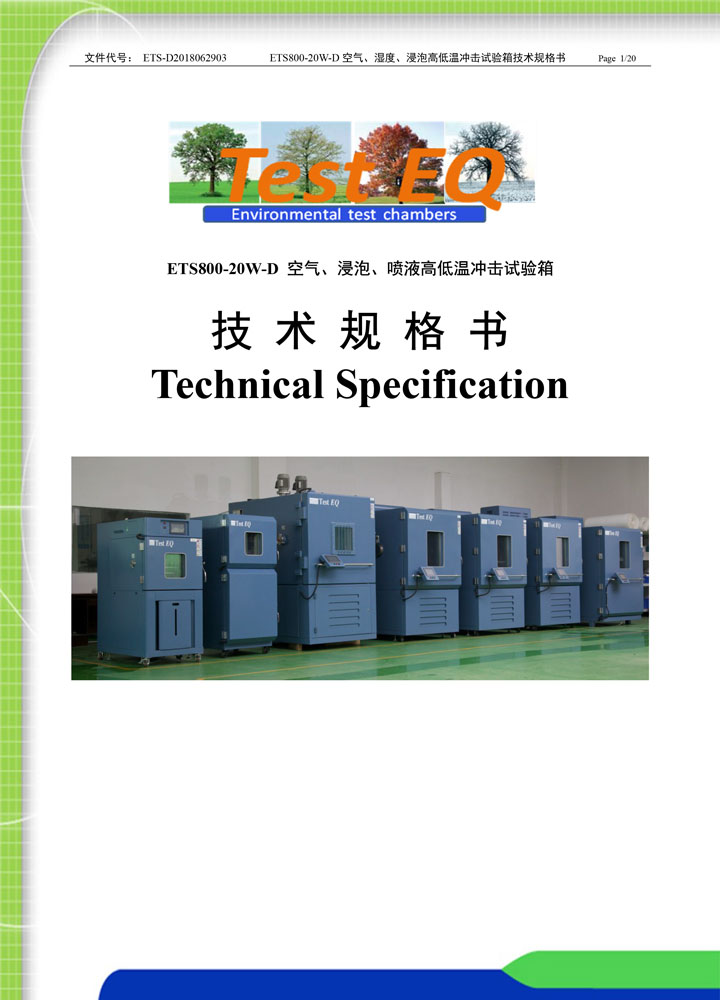

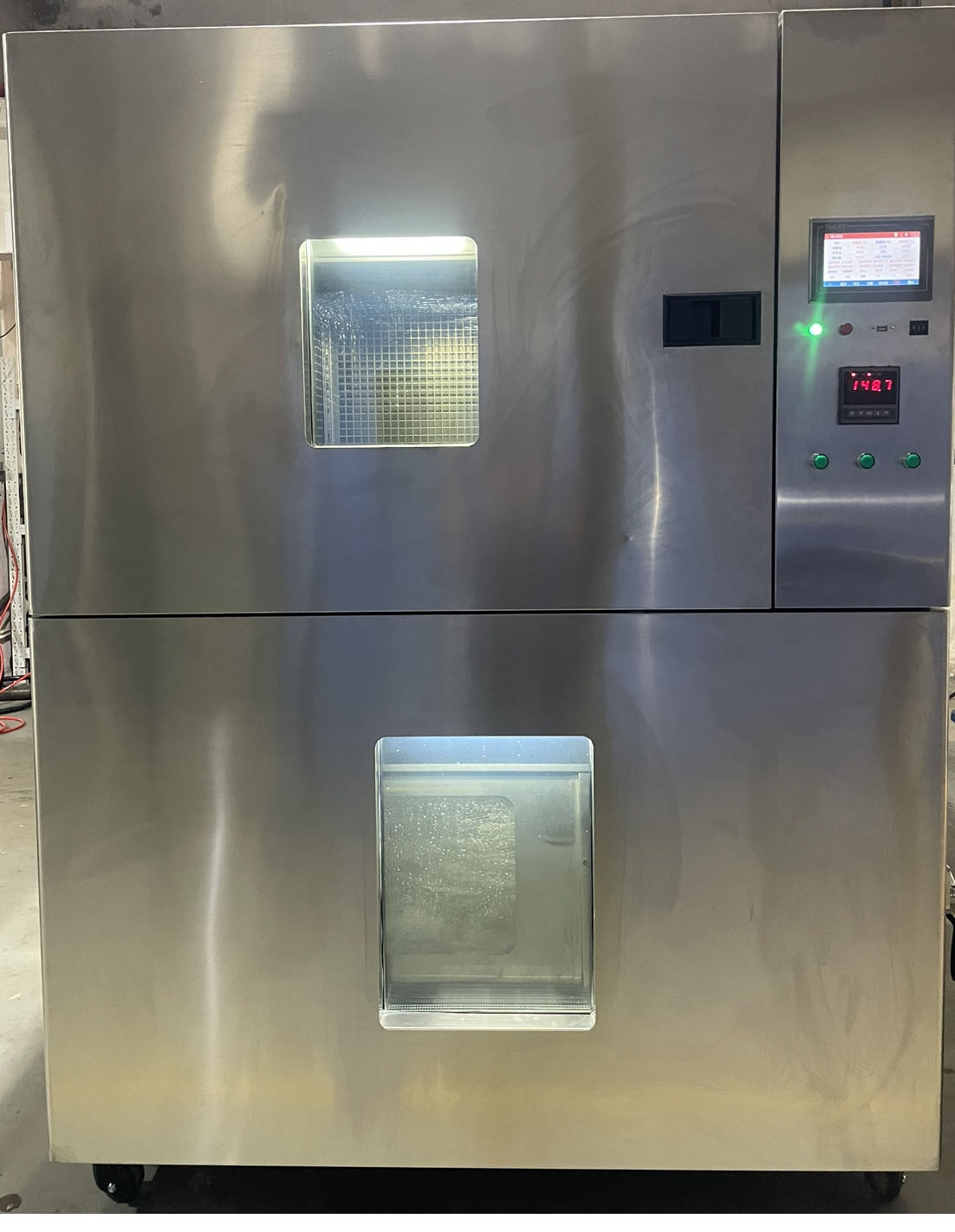

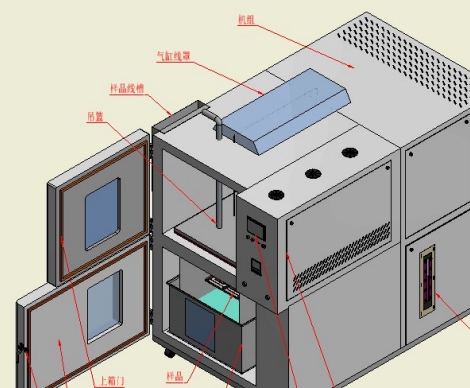

ETS800-20W-D 空氣、浸泡、噴液高低溫沖擊試驗箱
技 術 規 格 書
Technical Specification

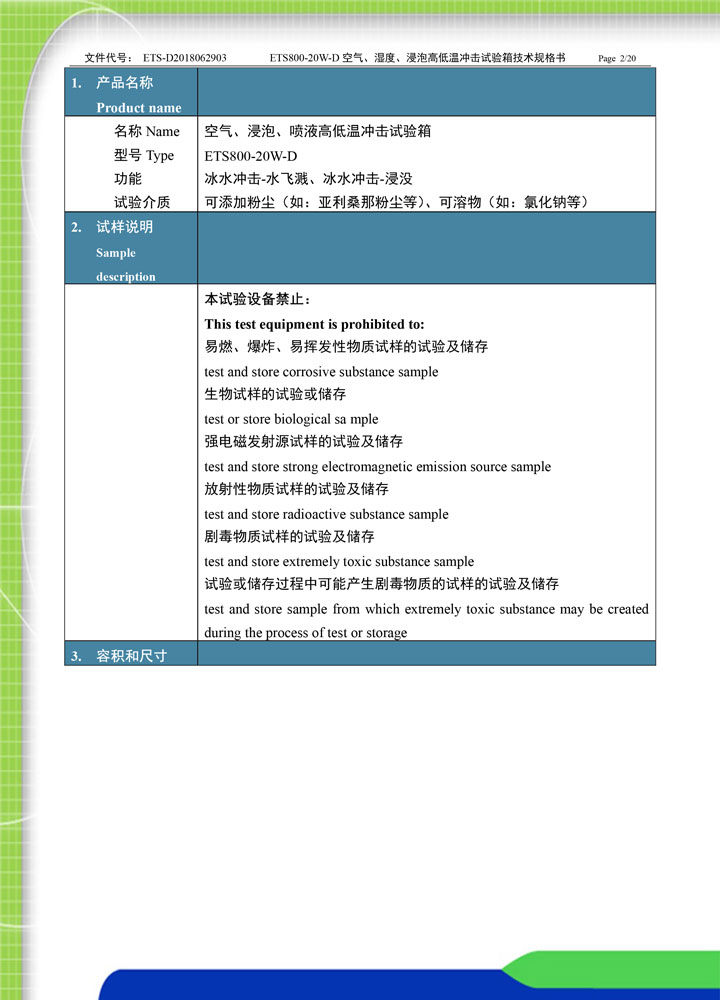

1. 產品名稱
名稱：空氣、浸泡、噴液高低溫沖擊試驗箱
型號：ETS800-20W-D
功能：冰水沖擊-水飛濺、冰水沖擊-浸沒
試驗介質：可添加粉塵（如：亞利桑那粉塵等）、可溶物（如：氯化鈉等）
2. 試樣說明
本試驗設備禁止：
易燃、爆炸、易揮發性物質試樣的試驗及儲存
生物試樣的試驗或儲存
強電磁發射源試樣的試驗及儲存
放射性物質試樣的試驗及儲存
劇毒物質試樣的試驗及儲存
試驗或儲存過程中可能產生劇毒物質的試樣的試驗及儲存
3. 容積和尺寸
提籃尺寸：寬 700 mm x 高 500mm x 深 700 mm
提籃容積：245 升
外型尺寸：寬 1600 mm x 高 2450mm x 深 2300mm（運輸高度：2230mm）
4. 性能
4.1. 測試環境條件：
環境溫度為 5～35℃、相對濕度≤85%RH、
循環冷卻水溫≤32℃、循環冷卻水供水壓力為 0.25～0.4MPa
試驗箱內無試樣
4.2. 測試方法：
ISO 16750-4、GB/T 28046.4、28401NDS01[13] CH05/CH06/CH07

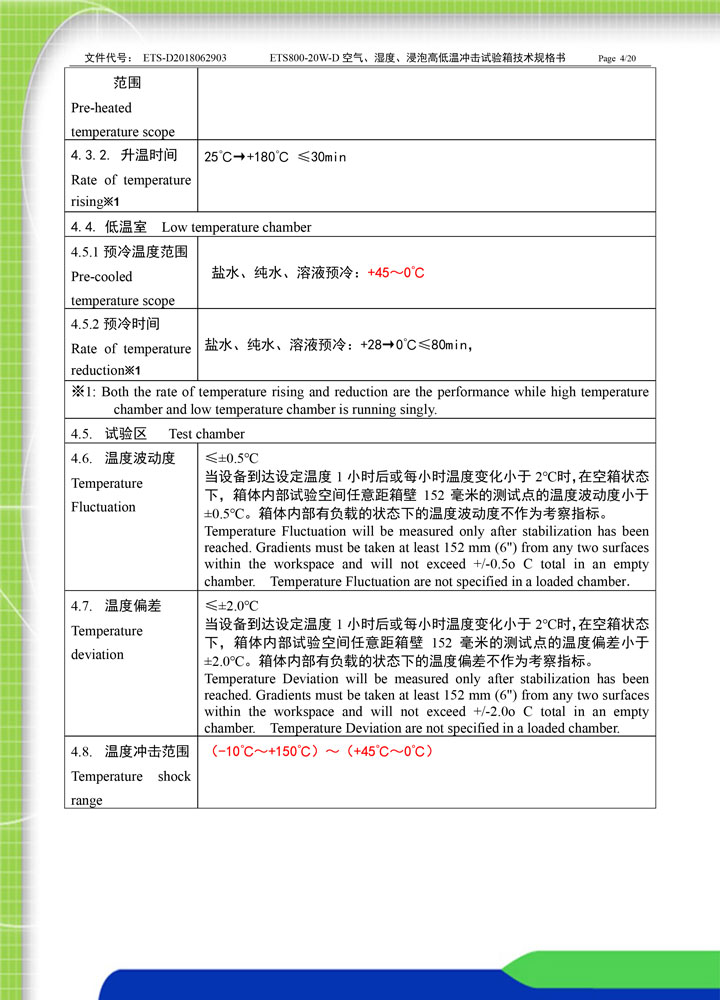

4.3. 高溫室：
4.3.1. 預熱溫度范圍：-10℃～+180℃
4.3.2. 升溫時間：25℃→+180℃ ≤30min
4.4. 低溫室
4.5.1 預冷溫度范圍：鹽水、純水、溶液預冷：+45～0℃
4.5.2 預冷時間：鹽水、純水、溶液預冷：+28→0℃≤80min
4.5. 試驗區
4.6. 溫度波動度：≤±0.5℃
當設備到達設定溫度 1 小時后或每小時溫度變化小于 2℃時，在空箱狀態
下，箱體內部試驗空間任意距箱壁 152 毫米的測試點的溫度波動度小于
±0.5℃。箱體內部有負載的狀態下的溫度波動度不作為考察指標。
4.7. 溫度偏差：≤±2.0℃
當設備到達設定溫度 1 小時后或每小時溫度變化小于 2℃時，在空箱狀態
下，箱體內部試驗空間任意距箱壁 152 毫米的測試點的溫度偏差小于
±2.0℃。箱體內部有負載的狀態下的溫度偏差不作為考察指標。
4.8. 溫度沖擊范圍：（-10℃～+150℃）～（+45℃～0℃）

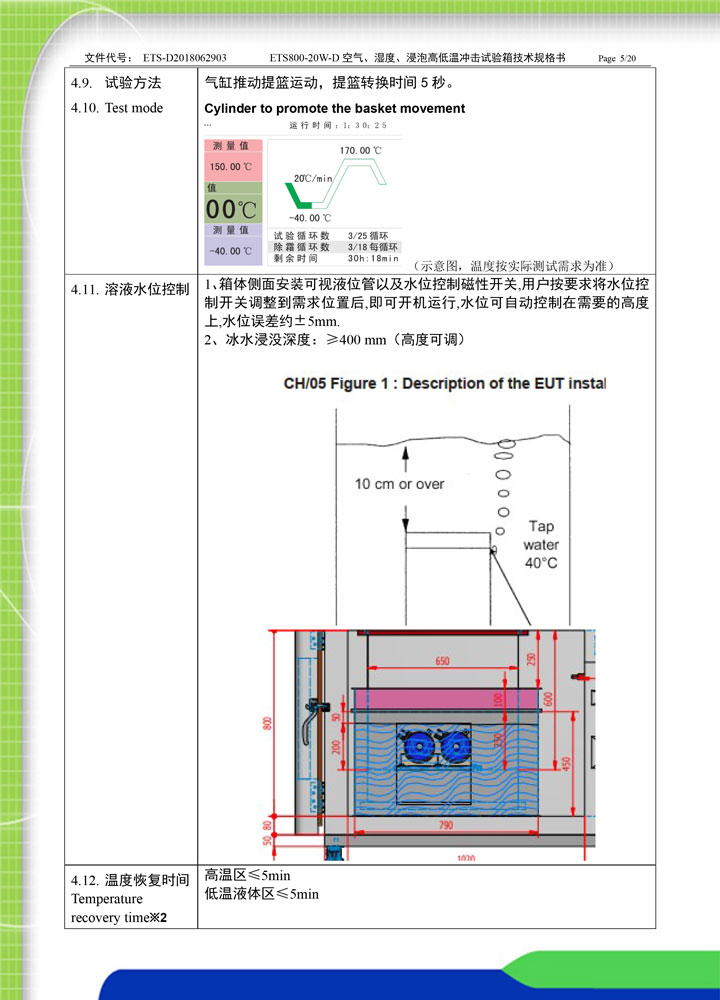

4.9. 試驗方法

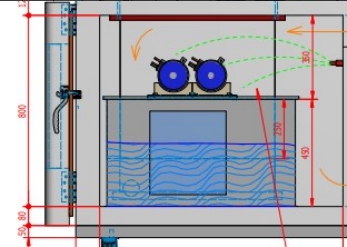

4.10. Test mode：氣缸推動提籃運動，提籃轉換時間 5 秒。
4.11. 溶液水位控制：1)、箱體側面安裝可視液位管以及水位控制磁性開關,用戶按要求將水位控
制開關調整到需求位置后,即可開機運行,水位可自動控制在需要的高度
上,水位誤差約±5mm. 2)、冰水浸沒深度：≥400 mm（高度可調）
4.12. 溫度恢復時間：高溫區≤5min；低溫液體區≤5min
4.13. 溫度恢復條件：試樣--60公斤
試驗介質 高溫空氣曝露 低溫曝露
空氣/液體 +125℃:30 分鐘（空氣） 0℃:30 分鐘（液體）

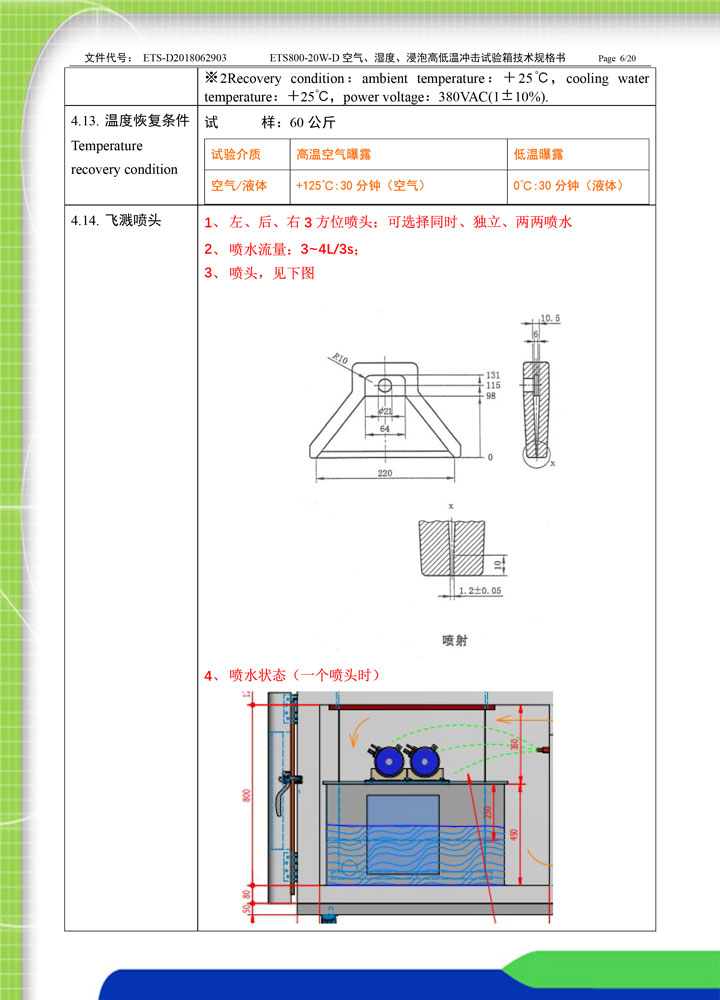

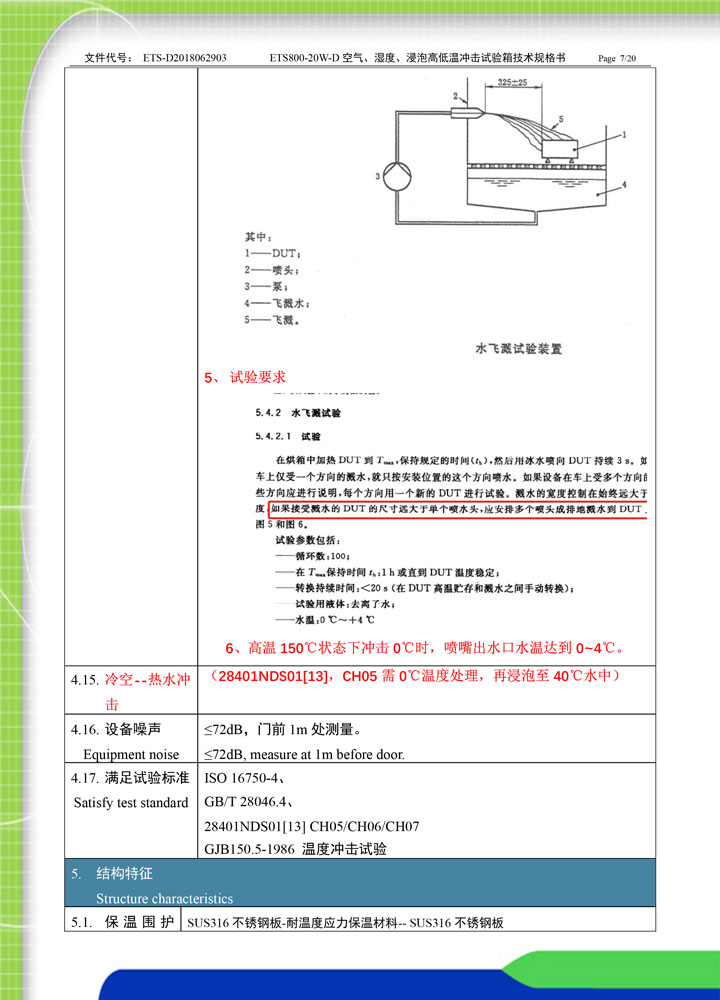

4.14. 飛濺噴頭：1）、 左、后、右 3 方位噴頭；可選擇同時、獨立、兩兩噴水
2）、 噴水流量：3~4L/3s；

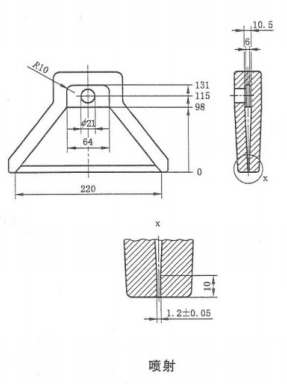

3)、 噴頭，見下圖
4)、 噴水狀態（一個噴頭時）
5)、高溫 150℃狀態下沖擊 0℃時，噴嘴出水口水溫達到 0~4℃。
4.15. 冷空--熱水沖擊：（28401NDS01[13]，CH05 需 0℃溫度處理，再浸泡至 40℃水中）
4.16. 設備噪聲：≤72dB，門前 1m 處測量。
4.17. 滿足試驗標準：ISO 16750-4、GB/T 28046.4、28401NDS01[13] CH05/CH06/CH07 GJB150.5-1986 溫度沖擊試驗
5. 結構特征
5.1. 保溫圍護結構：SUS316 不銹鋼板-耐溫度應力保溫材料-- SUS316 不銹鋼板
5.2. 空氣調節通道：風機、加熱器、蒸發器、排水裝置
5.3. 試驗室體標準配置：樣品架：配活樣品架2個，承重（均布）：60kg/層，移動腳輪：4個
5.4. 大門：全敞開式大門，雙層硅膠密封，左手鉸接，具有門鎖保護功能，門框備防結露電熱裝置門的安裝方位方式:門裝在前位置。
5.5. 測試引線孔：提籃上有 2 個 10cm 測試引線孔，置于提籃頂部，隨提籃移動
5.6. 觀察窗：冷、熱區門上有一觀察窗 304 寬×304mm 高
5.7. 控制面板：溫（濕）度控制顯示屏、超溫保護設定裝置、急停開關、運行指示燈、故障指示燈
5.8. 機械室：機械室中包含： 制冷機組、接排水裝置、風機、配電控制柜
5.9. 配電控制柜：散熱風機、配電板、試樣試驗端子、RS-485 物理接口（需和集中監控軟件一并選購）
RS-485、總電源漏電斷路器
5.10. 加熱器：鎳鉻合金電熱絲式加熱器；加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）
5.11. 補水箱：水位不足時， 系統自動補水， 反之水位過高自動排水，<5%NaCl 鹽水和De-ionized water 去離子水
6. 制冷系統
6.1. 工作方式：水冷 機械壓縮單級制冷方式

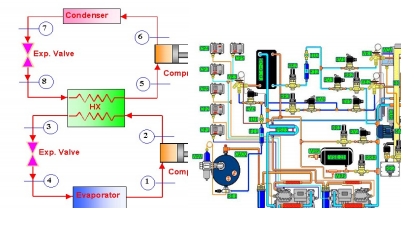

6.2. 制冷原理：由串級系統提供機械冷卻。它由先進的兩個半密封的交換型壓縮機實現。主體由特殊的鑄鐵，易于集成的汽缸和輕金屬合金的活塞構成。水冷（水壓：0.2Mpa-0.6Mpa, 進口溫度為+30°C ?2°C，△T=5°C,循環水流量為: 6m3/h）冷凝器。冷卻系統擁有一個壓縮機自動保護系統，在從高溫冷卻期間可用注入系統保護壓縮機。此系統可對壓縮機的冷卻系統進行自我調節，以避免溫度超過+30°C（對馬達繞組無害）。

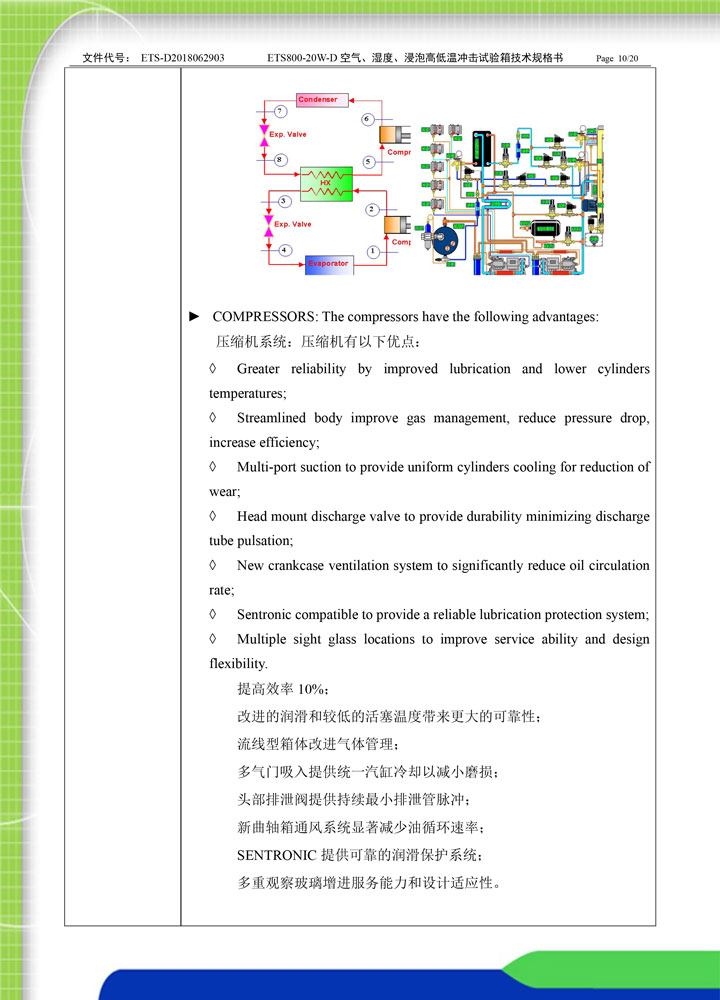

壓縮機系統：壓縮機有以下優點：
提高效率 10%；
改進的潤滑和較低的活塞溫度帶來更大的可靠性；
流線型箱體改進氣體管理；
多氣門吸入提供統一汽缸冷卻以減小磨損；
頭部排泄閥提供持續最小排泄管脈沖；
新曲軸箱通風系統顯著減少油循環速率；
SENTRONIC 提供可靠的潤滑保護系統；
多重觀察玻璃增進服務能力和設計適應性。
該壓縮機具有容易讀取的高/低壓表。同時具有壓力保護裝置和冷卻裝置。

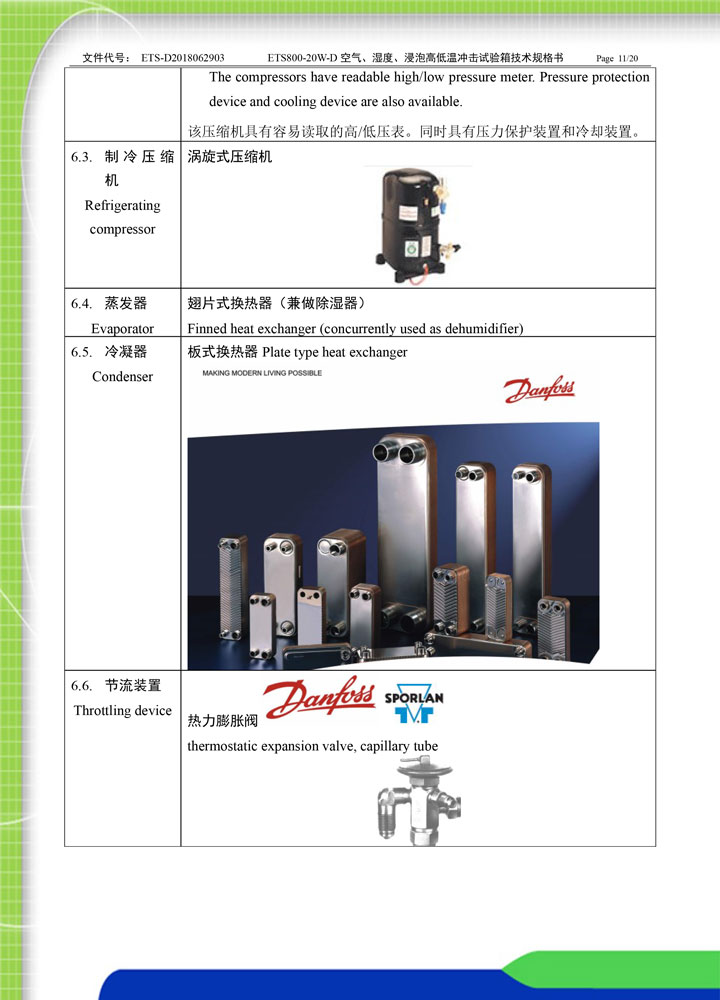

6.3. 制冷壓縮機：渦旋式壓縮機
6.4. 蒸發器：翅片式換熱器（兼做除濕器）
6.5. 冷凝器：板式換熱器
6.6. 節流裝置：熱力膨脹閥

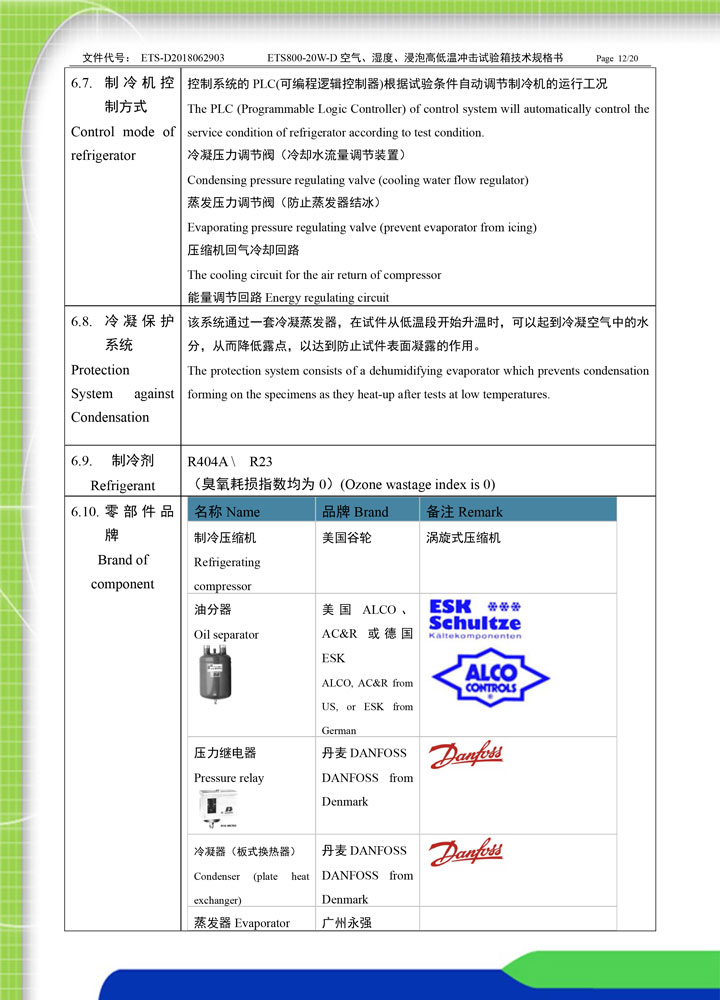

6.7. 制冷機控制方式：控制系統的 PLC(可編程邏輯控制器)根據試驗條件自動調節制冷機的運行工況；冷凝壓力調節閥（冷卻水流量調節裝置）；蒸發壓力調節閥（防止蒸發器結冰），壓縮機回氣冷卻回路，能量調節回路
6.8. 冷凝保護系統：該系統通過一套冷凝蒸發器，在試件從低溫段開始升溫時，可以起到冷凝空氣中的水分，從而降低露點，以達到防止試件表面凝露的作用。
6.9. 制冷劑：R404A \ R23 （臭氧耗損指數均為 0）

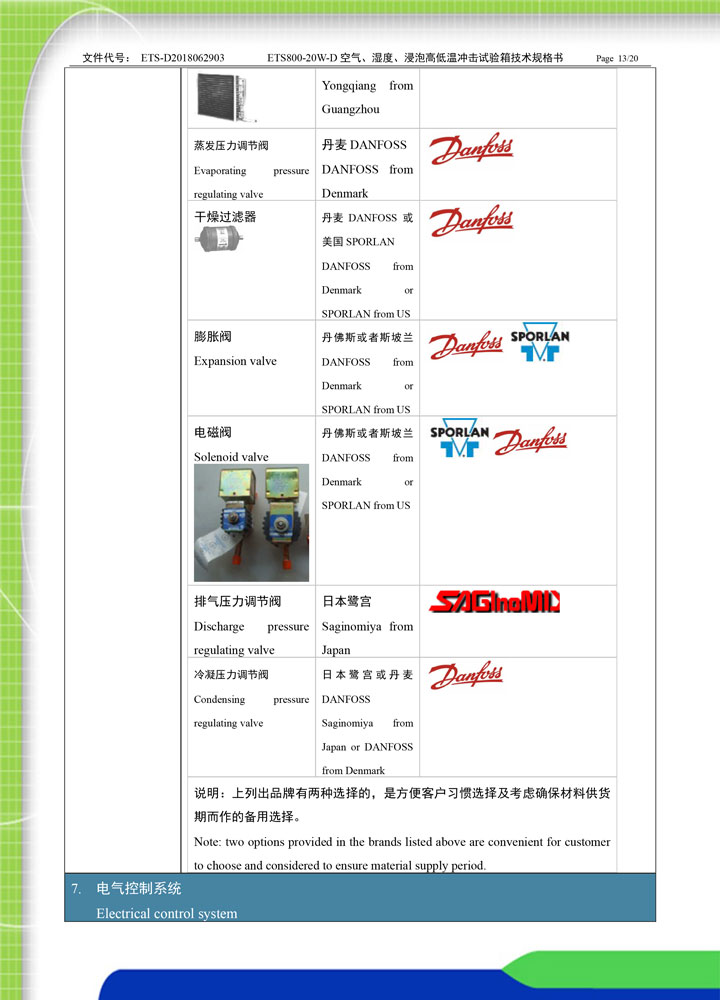

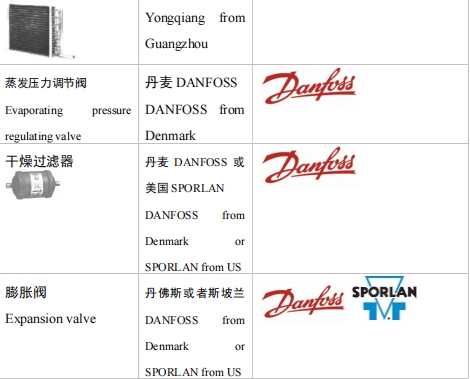

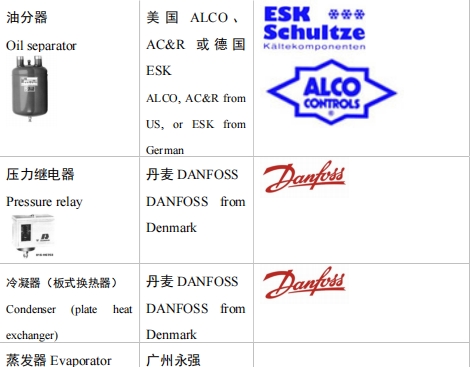

6.10. 零部件品牌（只列出部分零件品牌，具體請聯系網頁電話確認）：
7. 電氣控制系統

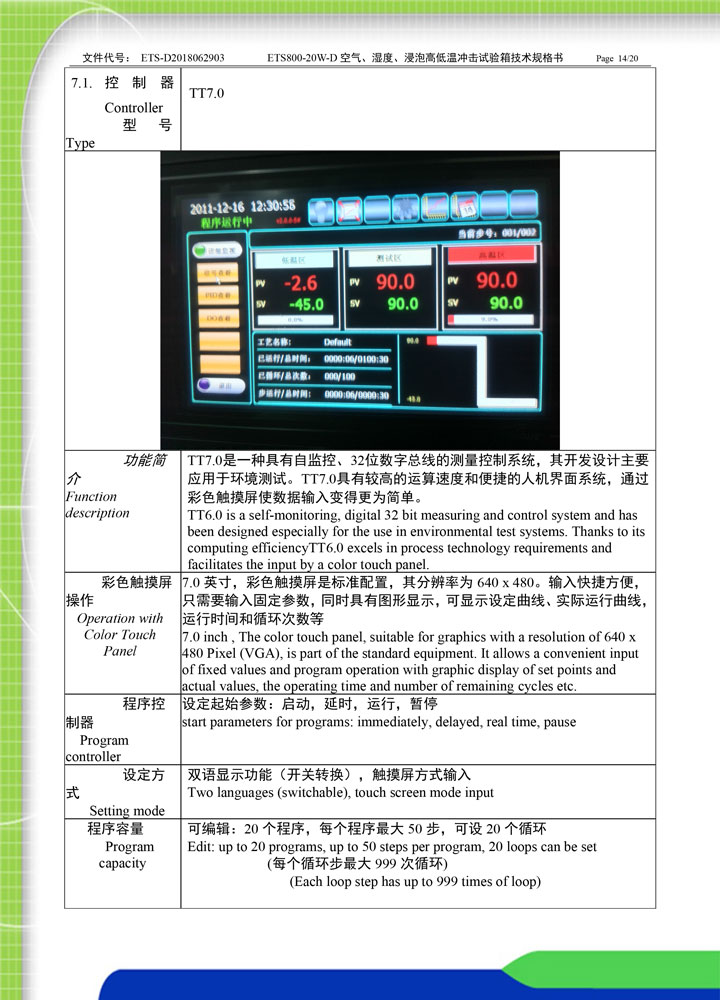

7.1. 控制器型號：TT7.0
功能簡介：TT7.0是一種具有自監控、32位數字總線的測量控制系統，其開發設計主要應用于環境測試。TT7.0具有較高的運算速度和便捷的人機界面系統，通過彩色觸摸屏使數據輸入變得更為簡單。

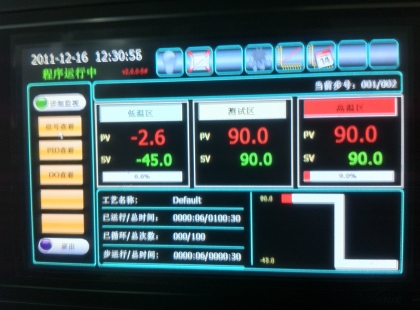

彩色觸摸屏操作：7.0 英寸，彩色觸摸屏是標準配置，其分辨率為 640 x 480。輸入快捷方便，只需要輸入固定參數，同時具有圖形顯示，可顯示設定曲線、實際運行曲線，運行時間和循環次數等
程序控制器：設定起始參數：啟動，延時，運行，暫停
設定方式：雙語顯示功能（開關轉換），觸摸屏方式輸入
程序容量：可編輯：20 個程序，每個程序最大 50 步，可設 20 個循環(每個循環步最大 999 次循環)

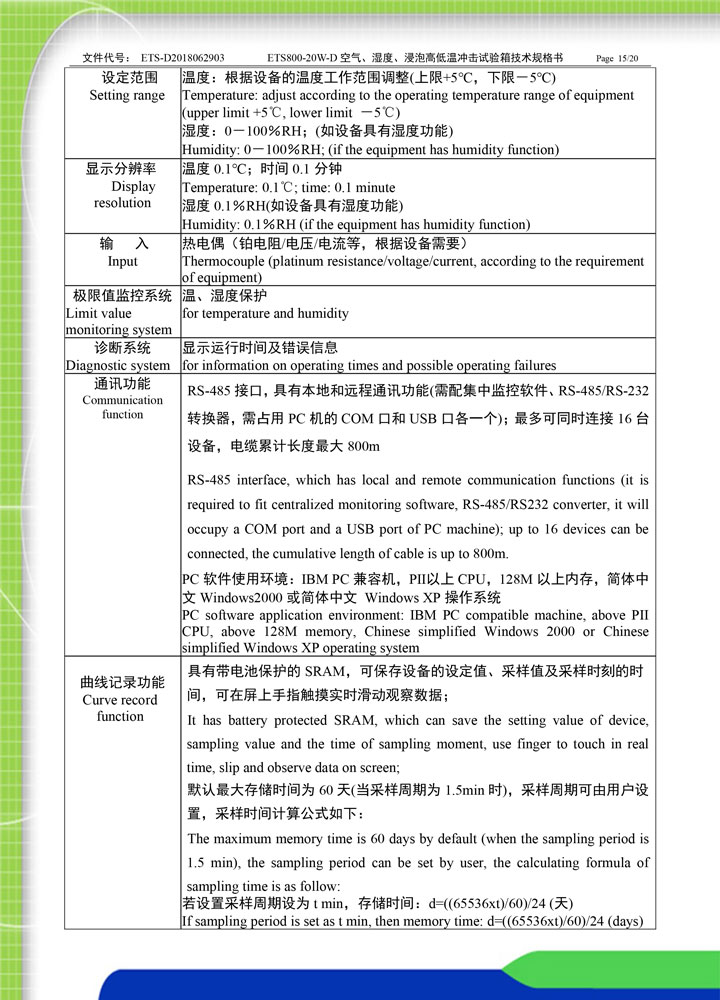

設定范圍：溫度：根據設備的溫度工作范圍調整(上限+5℃，下限－5℃) ；濕度：0－100％RH；(如設備具有濕度功能)
顯示分辨率：溫度 0.1℃；時間 0.1 分鐘；濕度 0.1％RH(如設備具有濕度功能)
輸入：熱電偶（鉑電阻/電壓/電流等，根據設備需要）
極限值監控系統：溫、濕度保護
診斷系統：顯示運行時間及錯誤信息
通訊功能：RS-485 接口，具有本地和遠程通訊功能(需配集中監控軟件、RS-485/RS-232轉換器，需占用 PC 機的 COM 口和 USB 口各一個)；最多可同時連接 16 臺設備，電纜累計長度最大 800m。PC 軟件使用環境：IBM PC 兼容機，PⅡ以上 CPU，128M 以上內存，簡體中
文 Windows2000 或簡體中文 Windows XP 操作系統PC software application environment: IBM PC compatib
曲線記錄功能：具有帶電池保護的 SRAM，可保存設備的設定值、采樣值及采樣時刻的時間，可在屏上手指觸摸實時滑動觀察數據；默認最大存儲時間為 60 天(當采樣周期為 1.5min 時)，采樣周期可由用戶設置，采樣時間計算公式如下：若設置采樣周期設為 t min，存儲時間：d=((65536xt)/60)/24 (天)

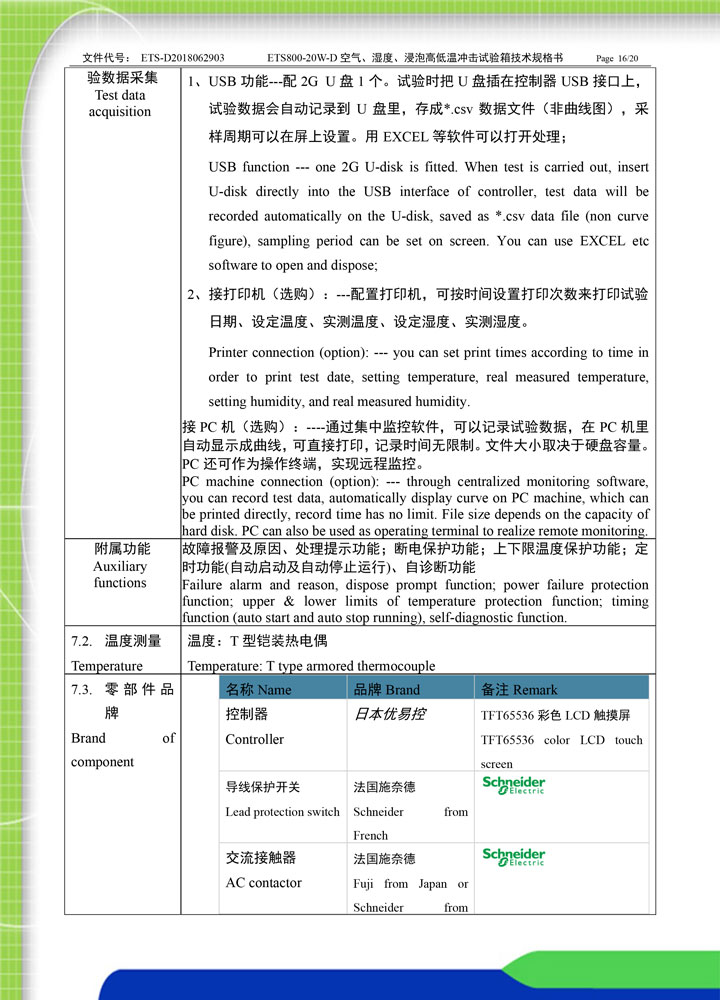

驗數據采集：1、USB 功能---配 2G U 盤 1 個。試驗時把 U 盤插在控制器 USB 接口上，試驗數據會自動記錄到 U 盤里，存成*.csv 數據文件（非曲線圖），采樣周期可以在屏上設置。用 EXCEL 等軟件可以打開處理；2、接打印機（選購）：---配置打印機，可按時間設置打印次數來打印試驗日期、設定溫度、實測溫度、設定濕度、實測濕度。接 PC 機（選購）：----通過集中監控軟件，可以記錄試驗數據，在 PC 機里自動顯示成曲線，可直接打印，記錄時間無限制。文件大小取決于硬盤容量。PC 還可作為操作終端，實現遠程監控。
附屬功能：故障報警及原因、處理提示功能；斷電保護功能；上下限溫度保護功能；定時功能(自動啟動及自動停止運行)、自診斷功能
7.2. 溫度測量：溫度：T 型鎧裝熱電偶

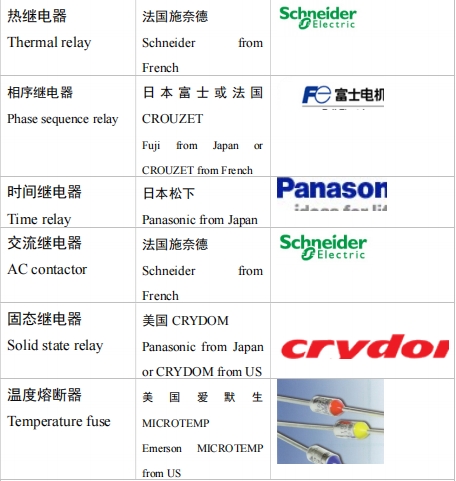

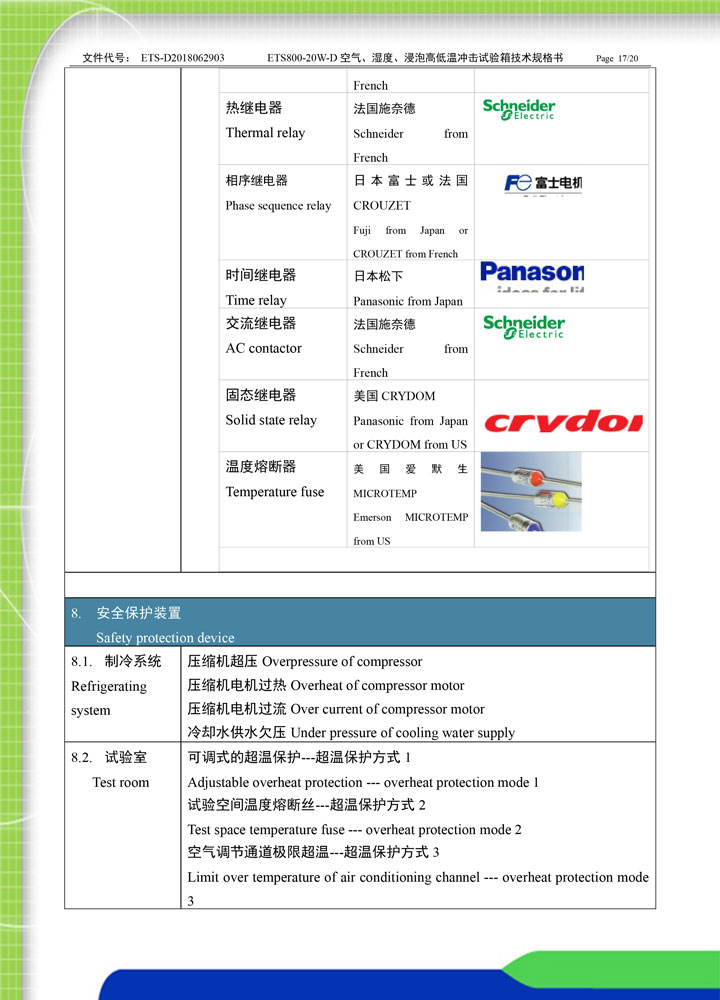

7.3. 零部件品牌（只列出部分零件品牌）：
8. 安全保護裝置
8.1. 制冷系統：壓縮機超壓、壓縮機電機過熱、壓縮機電機過流、冷卻水供水欠壓
8.2. 試驗室：可調式的超溫保護---超溫保護方式 1；試驗空間溫度熔斷絲---超溫保護方式 2；空氣調節通道極限超溫---超溫保護方式 3；控制器設定超溫停機報警---超溫保護方式 4；可從內部打開大門的安全門鎖；風機電機過熱
8.3. 其他：總電源相序和缺相保護；漏電保護；負載短路保護
9. 其他配置
9.1. 試樣電源端子：繼電器觸點控制，220VAC 2A 以內（當正常運行時，觸點閉合；當設備停機或故障時，觸點斷開）；總電源漏電斷路器
10. 選購附件
下列的附件（功能）單獨報價，需要在合同或技術協議上特別說明
下列的附件（功能）單獨報價，需要在合同或技術協議上特別說明
10.1. 電源線纜：五芯（四芯電纜+保護接地線）電纜 1 條（根據客戶要求提供）
10.2. 引線孔：引線孔有直徑 φ50、φ80、φ100、φ120mm 規格，其位置及數量在室體結構允許的條件下可按用戶要求訂制
10.3. 集中監控軟件：用于遠程集中監控，需要另配置個人電腦（Windows 2000/XP 操作系統、一個 COM 口和一個 USB 口）；隨軟件配 RS-485/RS-232 轉換器 1 個，通訊電纜 25m
11. 運輸
試驗室主體結構為拼裝式，各部分運到用戶安裝現場后拼裝；制冷系統與空氣調節通道作為單獨整體運輸；最大運輸單件尺寸（不含包裝）：W1680 x H2030 x D2400 mm
試驗室主體結構為拼裝式，各部分運到用戶安裝現場后拼裝；制冷系統與空氣調節通道作為單獨整體運輸；最大運輸單件尺寸（不含包裝）：W1680 x H2030 x D2400 mm

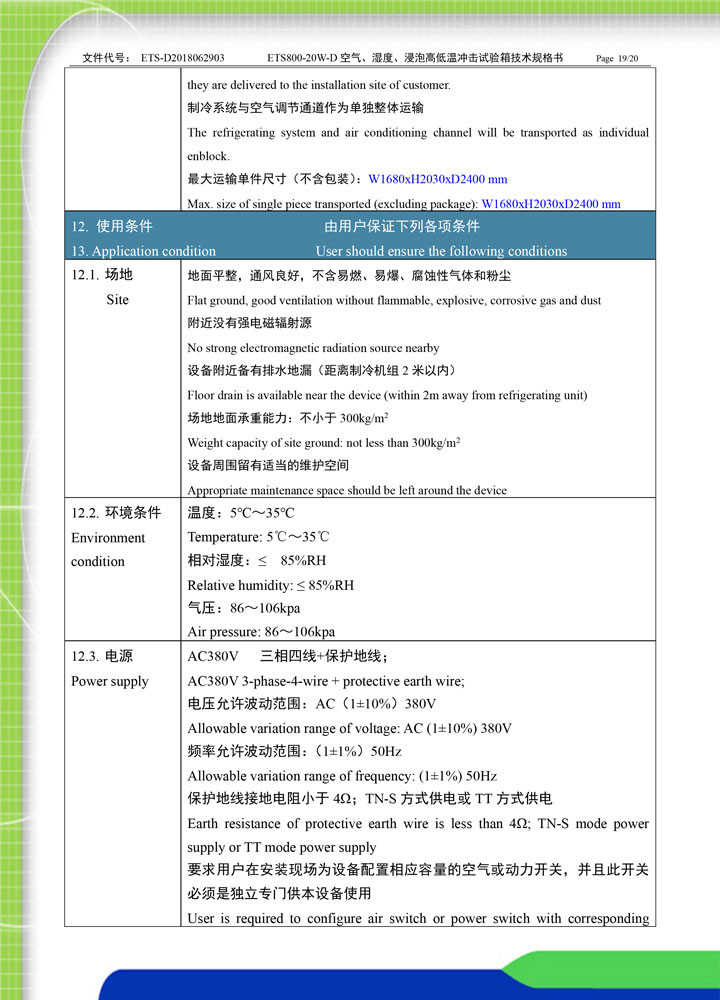

12. 使用條件：由用戶保證下列各項條件
12.1. 場地：地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵；附近沒有強電磁輻射源；設備附近備有排水地漏（距離制冷機組 2 米以內）；場地地面承重能力：不小于 300kg/m2 ；設備周圍留有適當?shù)木S護空間
12.2. 環境條件：溫度：5℃～35℃；相對濕度：≤ 85%RH；氣壓：86～106kpa
12.3. 電源：AC380V 三相四線+保護地線；電壓允許波動范圍：AC（1±10%）380V；頻率允許波動范圍：（1±1%）50Hz；保護地線接地電阻小于 4Ω；TN-S 方式供電或 TT 方式供電；要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立專門供本設備使用
電源容量：22kW
最大電流：40A
冷卻水流量：5t/h（可選擇風冷型）
12.4. 對儲存環境的要求：設備不工作時，環境的溫度應保持 0～45℃以內；當環境溫度低于 0℃時，應將設備中存留的水排放干凈，以免管道內的水結冰漲壞管道

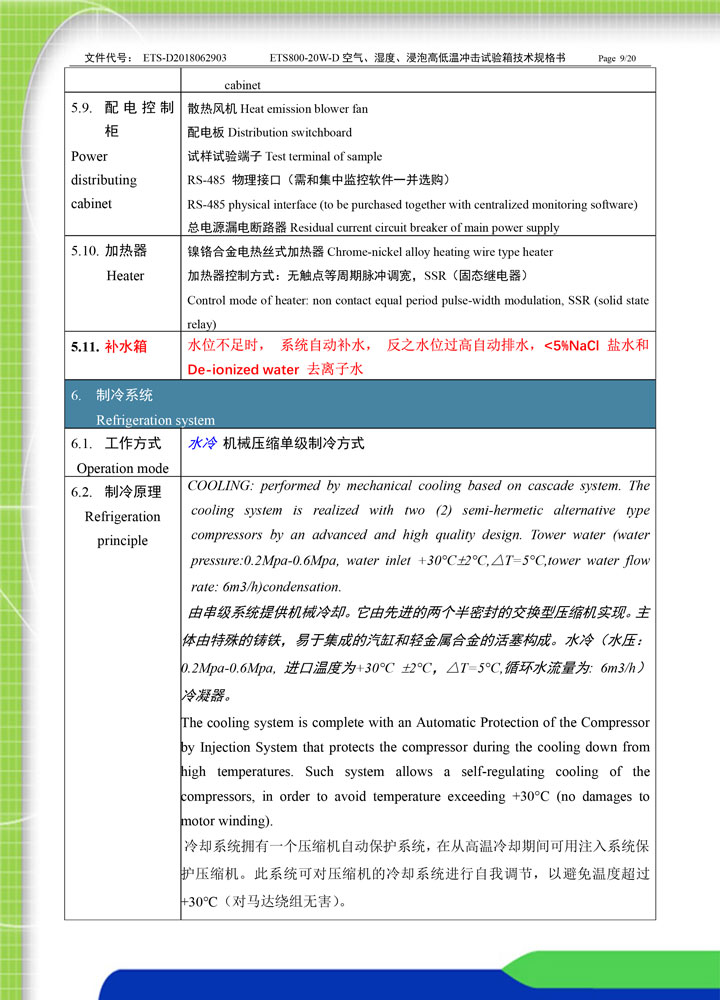

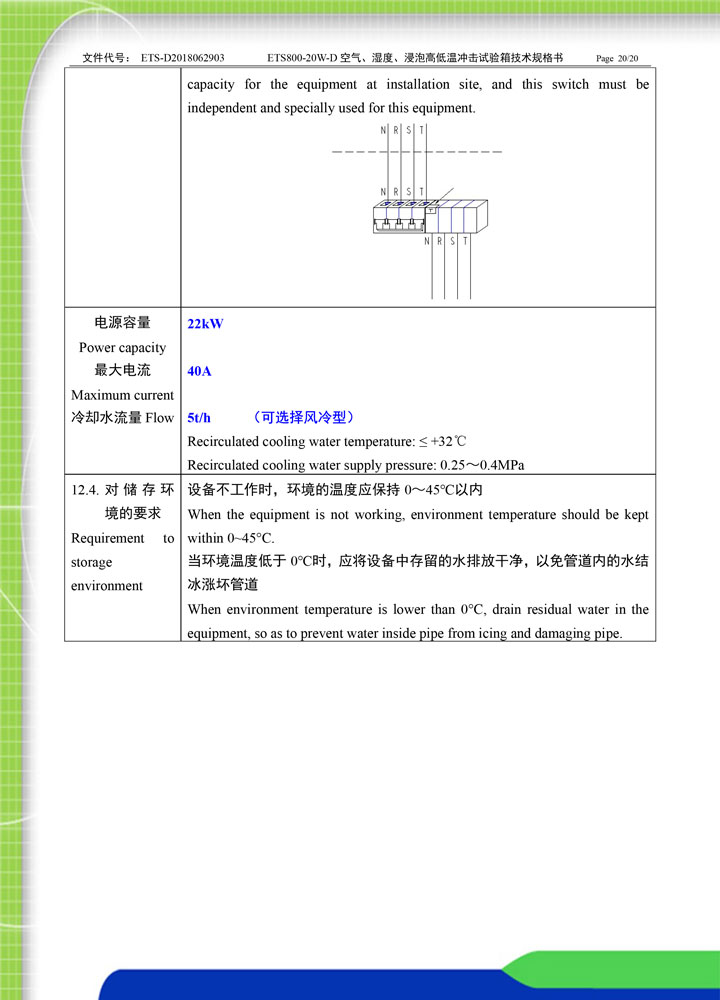

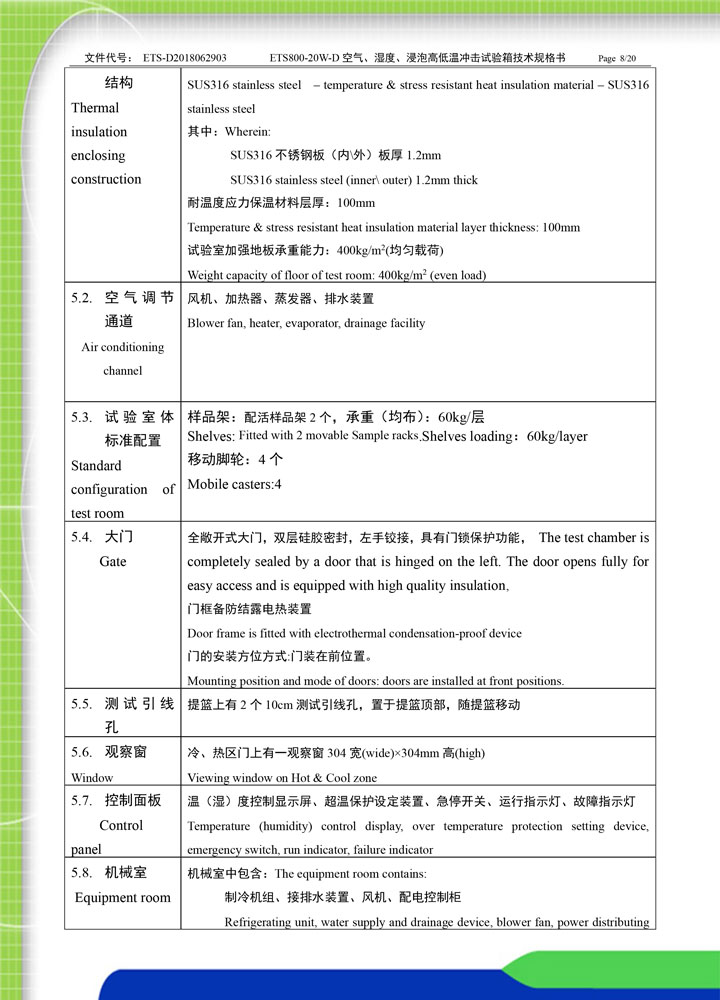

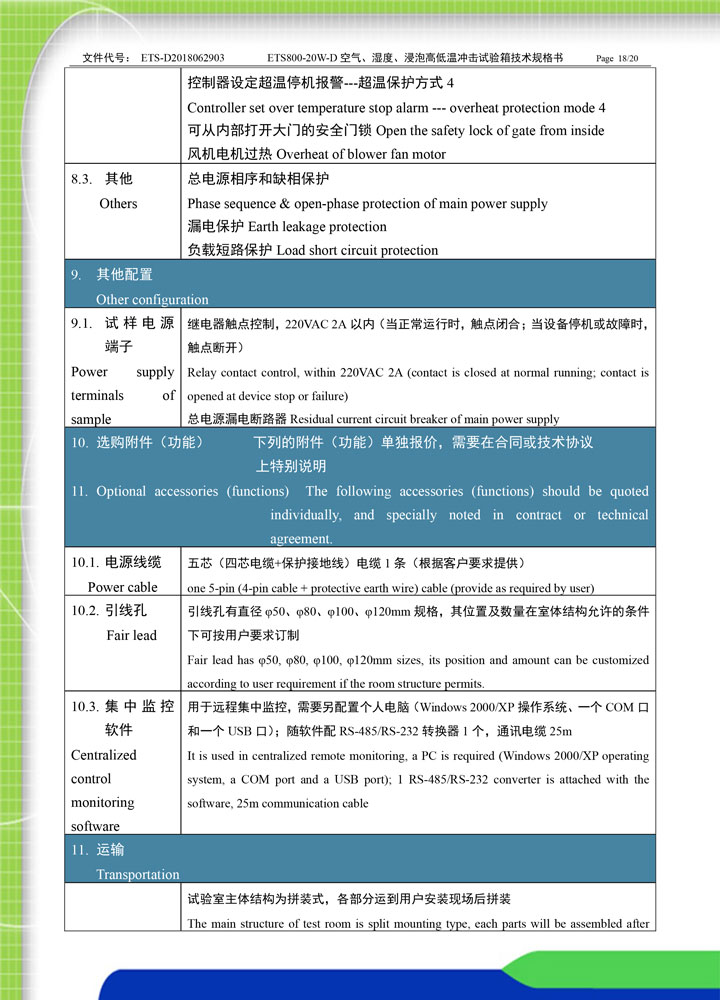

以下是“ETS800-20W-D 空氣、浸泡、噴液高低溫沖擊試驗箱”技術規格的圖片，如需電子文檔，請聯系：134 8080 7445（廖生）
?
