MicReD Industrial Power Tester 1500A功率循環測試設備既可以對包括IGBT器件在內的電力電子器件進行功率循環實驗即對被測電力電子器件施加應力測試,還可以通過瞬態熱測試對包括IGBT器件在內的電力電子器件進行熱特性測量。特別是在功率循環實驗中通過周期性進行的瞬態熱測試得到的結構函數,和因?yàn)镸icReDIndustrial Power Testor 1500A功率循環測試設備監控指標值超標而觸發的瞬態熱測試得到的結構函數,可以清晰的顯示出隨著功率循環實驗的進行,包括IGBT器件在內的電力電子器件內部的降級過程。
MicReD Industrial Powar Toster 1500A功率循環測試設備電源部分的設計采用了3通道的架構,可以同時并行輸出3路加熱電流。當測試設備工作在3通道架構下時,可以同時輸出3路最大為500A的加熱電流,等效于3個獨立的500A的電流源,可以對最多為3個的IGBT同時進行功率循環實驗或者進行瞬態熱測試,擴展了測試設備的能力、利用率和生產效率。
MicReD Industrial Power Tester 1500A功率循環測試設備具有可靠、方便、準確的對包括IGBT器件在內的被測電力電子器件進行溫度敏感參數的測量和校準的能力。
MicReD Industrial Power Tester 1500A功率循環測試設備加熱電流的能力如下:
1、0-1500A電流驅動能力,500mA分辨率,精度0.5%;
2、可以在3通道架構下使用,等效于3個獨立的500A的電流源;
3、最小脈沖寬度為500ms,50ms脈沖開啟時間,100μs脈沖關閉時間;
4、支持0 -8VVCE器件導通電壓;
MicReD Industrial Power Tester 1500A功率循環測試設備測試電流的能力如下:
1、0-3A電流測試能力,0.5mA分辨率,精度0.5%;
2、可以在3通道架構下使用,等效于3個獨立的1A的電流源;
3、支持0 -8VVCE器件導通電壓;
MicReD Industrial Power Tester 1500A功率循環測試設備VGS電壓源的參數如下:
1、電壓范圍:0-+30V;
2、0.1V分辨率,精度0.5%;
Gate電流測量的能力如下:
1、測量范圍:200pA-100μA;
2、分辨率為:25pA分辨率;
MicReD Industrial Power Tester 1500A功率循環測試設備擁有7個溫度測量點,分別位于:
1、左、右冷板的出水口,測量出水口的溫度,使用PT100溫度傳感器,0.1°C分辨率,精度0.5°C;
2、左、右冷板上,測量被測半導體器件的殼溫,使用PT100溫度傳感器,0.1°C分辨率,精度0.5°C;
3、另外還有3個溫度傳感器的輸入端,用來測量IGBT器件的溫度,可以使用嵌入式的NTC或者熱電偶;精度由溫度傳感器決定;可以在功
率循環測試中和瞬態熱測試中測量使用;

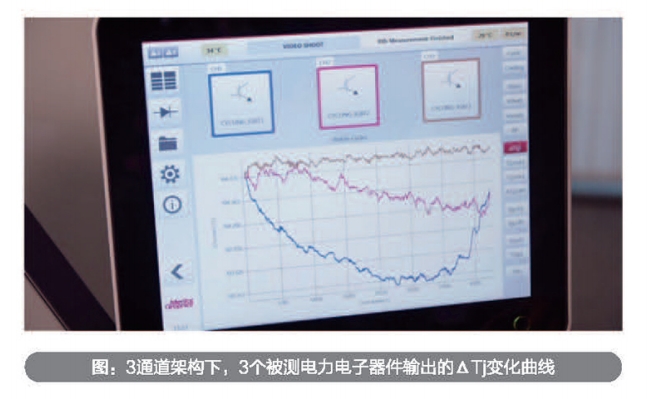

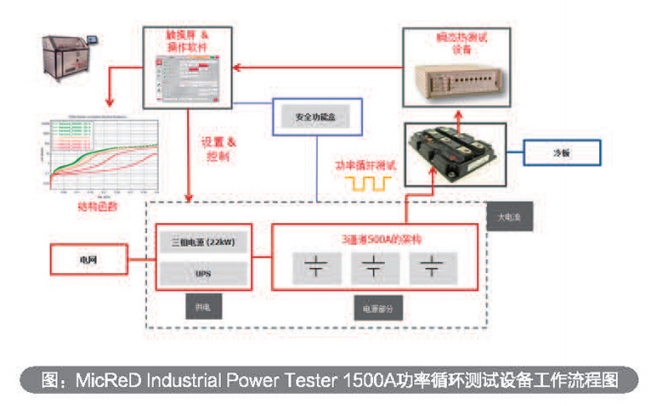

MicReD Industrial Power Tester 1500A功率循環測試設備由于采用了3個電流通道的架構,因此設備可以在高達1500A加熱電流的情況下對單一的IGBT器件進行測試;還可以在3個電流通道,每個電流通道最大500A的情況下,對3個獨立的IGBT器件同時進行測試。當3個獨立的IGBT器件同時進行測試時,軟件中每個電流通道關于時間的參數必須設置成一致,此時設備運行在同步的工作模式下。
MicReD Industrial Power Tester 1500A功率循環測試設備數據測試及采集的能力如下:
1、具有3個測試通道用來采集功率循環測試和瞬態熱測試的原始數據;
2、每個測試通道具有±10V的電壓輸入范圍;
3、每個測試通道具有最高15μV的電壓分辨率;
4、每個測試通道電壓信號的采樣分辨率為1μs;
5、高精度和連續的采樣確保作為循環次數和/或者測試時間的函數的IGBT器件的導通電壓VCE和門電流IGATE進行實時在線監控;

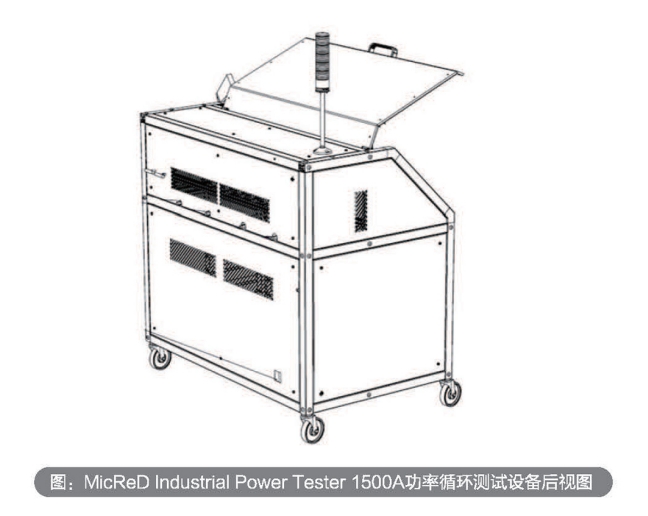

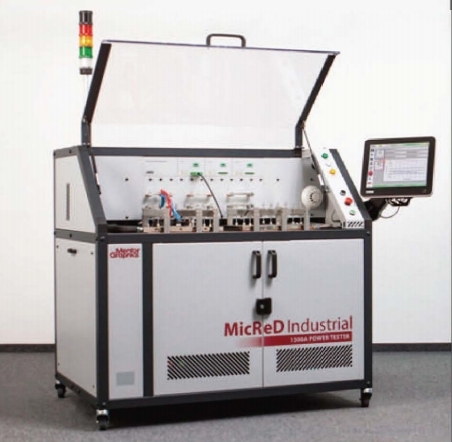

MicReD Industrial Power Tester 1500A功率循環測試設備的長、寬、高在不包括信號燈塔的情況下分別為:1400mm、900mm和1300mm,設備可以放置在可靠性實驗室條件下或者電力電子器件的生產環境中使用,方便、可靠。
MicReD Industrial Power Tester 1500A功率循環測試設備在包括IGBT器件在內的被測電力電子器件進行測試時,工作區域是封閉的,并被絕熱的聚碳酸酯的防護罩所覆蓋,以確保長時間的測試能夠不間斷的運行,并且安全、可靠。

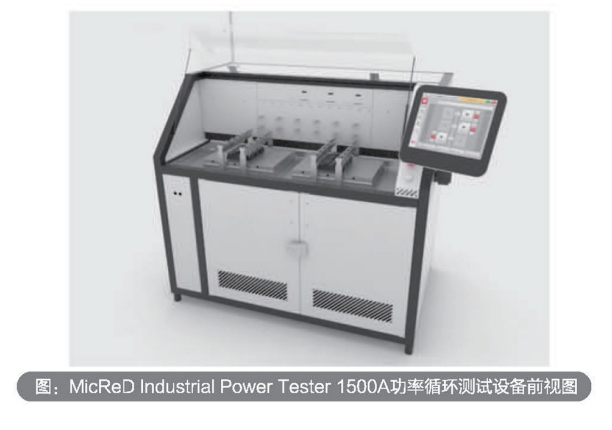

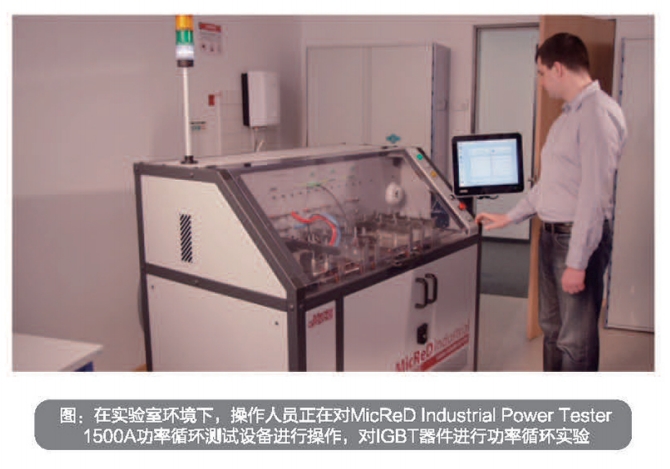

MicReD Industrial Power Tester 1500A功率循環測試設備具有一個安裝在靈活的、符合人體工程學機械臂上15吋觸摸屏的工業一體機,操作方便可靠,可長時間的運行無故障。

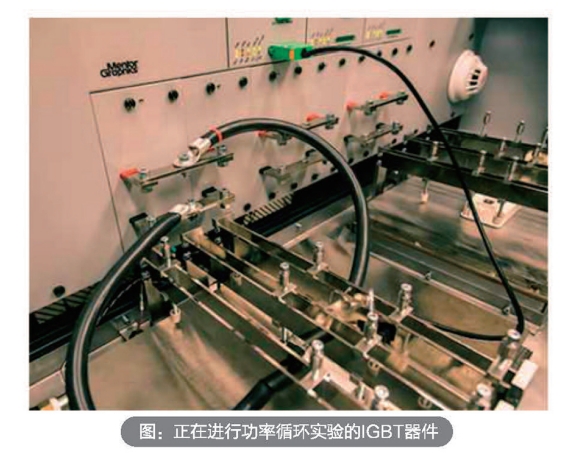

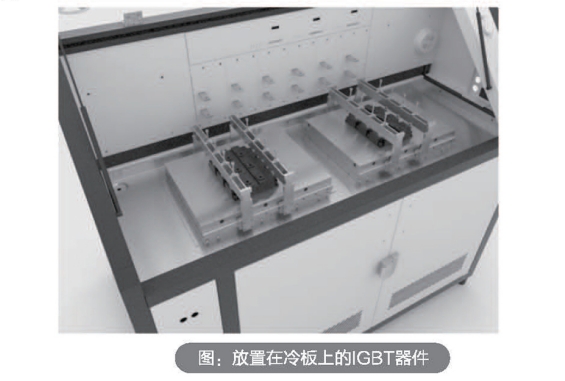

MicReD Industrial Power Tester 1500A功率循環測試設備在封閉的測試區域中包括兩塊冷板,尺寸是400mmX300mmX20mm。
1、冷板上通過專用的夾具可以放置所有類型的電力電子器件包括IGBT器件:
2、其中一塊冷板配合外接的液冷循環器可以用來對IGBT器件進行溫度敏感參數的測量和校準,液冷循環器可以作為恒溫控制設備使用;
3、另一塊冷板可以連接廠務水對IGBT器件進行瞬態熱測試和進行功率循環實驗。
4、IGBT器件可以快速方便的使用專用夾具安裝在冷板上,IGBT器件的尺寸和放置在冷板上的位置可以通過專用夾具,很靈活的進行配置
5、冷板更換方便容易,可以通過更換冷板的方式對特殊尺寸、異形的IGBT器件和IGBT模組,進行功率循環測試和瞬態熱測試,方便并且可靠。
MicReD Industrial Power Tester 1500A功率循環測試設備配合外接的液冷循環器和外接的廠務水使用的時候,液冷循環器和廠務水可以在外部進行連接,連接器接頭位于設備的背面。
MicRaD Industrial Power Tester 1500A功率循環測試設備具有極高的安全性能。設備具有一個標準4色信號燈塔,用來指示設備操作的狀態。在封閉的測量區域裝有安全傳感器功能,一旦觸發,MicReDIndustrial Power Tester 1500A功率循環測試設備可以立即關掉加熱電流的輸出,保證操作人員和設備的安全,這些安全傳感器功能包括:
1、煙霧報警功能;
2、過溫報警功能;
3、安裝有冷板漏液傳感器,具有冷板漏液報警功能;
4、當使用廠務水的時候,測量用的冷板上安裝有水流量傳感器,一旦水流量低于設定值,將觸發水流量過低報警,具有水流量過低報警功能:
5、當出現意外情況時,可以使用手動急停按鈕,切斷設備電源,保證安全;

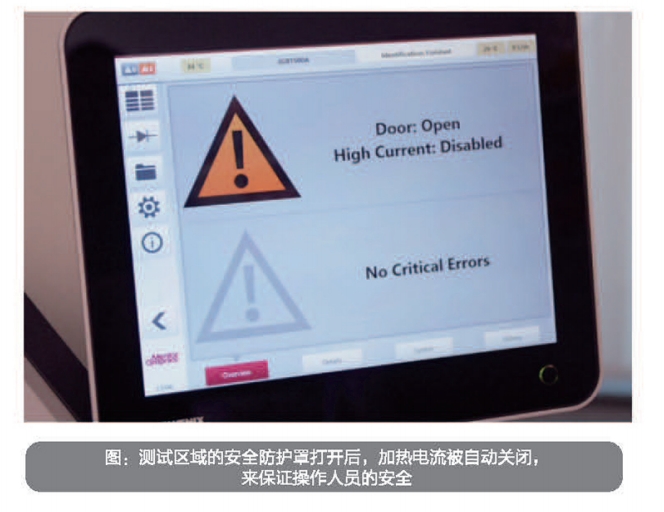

6、加熱電流只有在聚碳酸酯的防護罩被閉合和操作人員不會觸碰測量區域的時候才能輸出,可以保證操作人員和設備的安全;

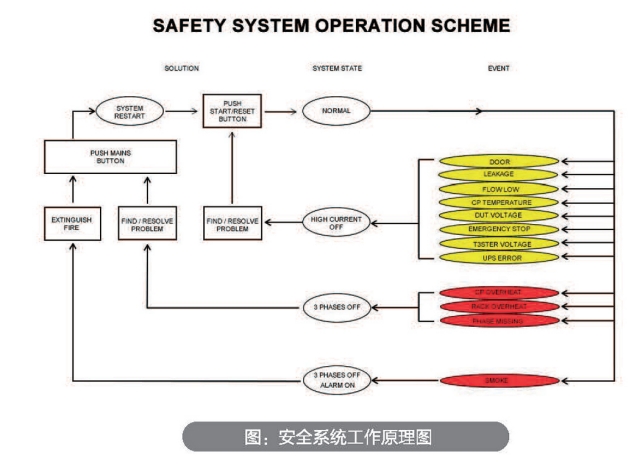

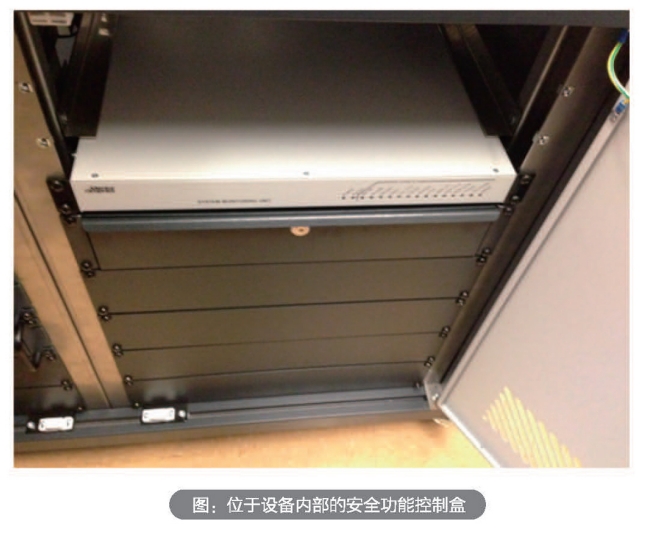

MicReD Industrial Power Tester 1500A功率循環測試設備的安全系統工作原理圍如下:

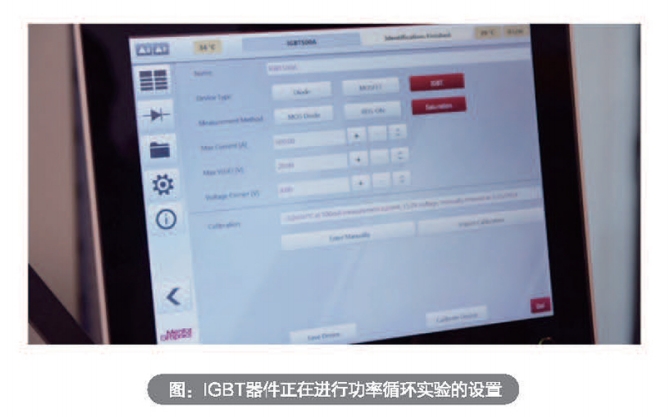

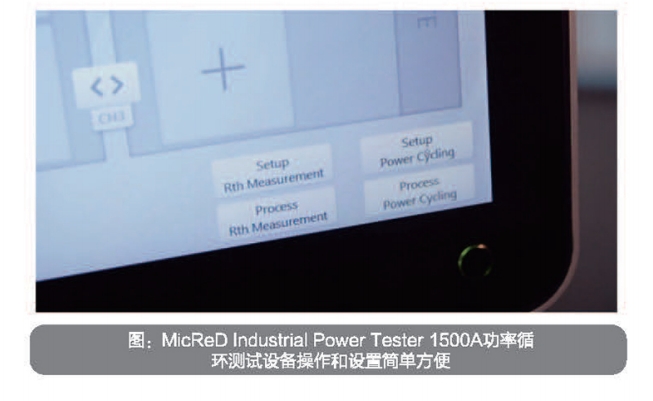

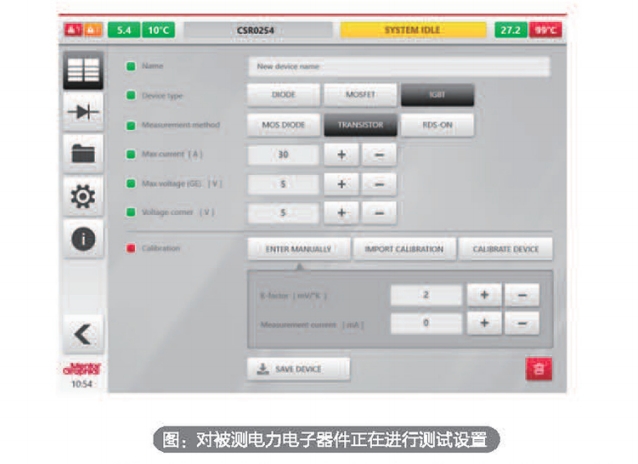

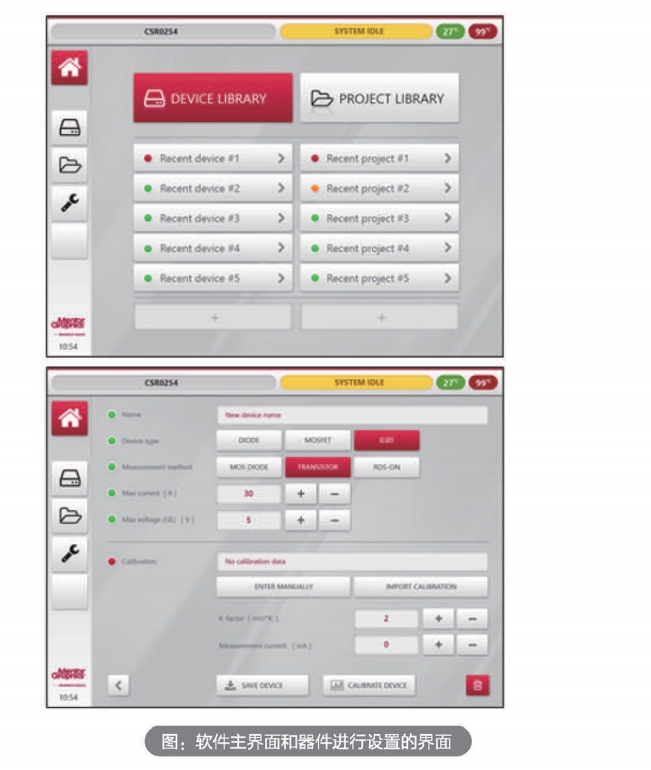

MicFeD Industrial Power Tester 1500A功率循環測試設備對設備的控制是通過一個運行在設備內部工業電腦上的專用設備控制軟件和評估分析軟件完成的。軟件具有以下的優點:
1、用戶界面是用戶友好的界面,并通過觸摸屏進行操作;
2、用戶可在操作員模式和工程師模式下進行選擇和操作,軟件的設計目標是使用者不需要具有成者只具有有限的工科知識背景;
3、較早的測試結果可以被審閱并通過USB存儲器和局城網進行下載;
MicReD Industrial Power Tester 1500A功率循環測試設備的軟件除了具有以上通用軟件所應具有的優點外,軟件在功率循環測試中和瞬態熱測試中還實現了以下的優勢;
1、自動檢測包括IGBT器件在內的被測電力電子器件的結溫是否穩定;
2、自動進行電壓測量范圍的選擇和補償;
3、自動識別Dio Attach層熱阻的增加;
以上功能的實現,可以幫助設備操作人員方便、快速、準確的對IGBT器件進行功率循環測試和瞬態熱測試的設置,更使得功率循環測試和瞬態熱測試的設置準確、可靠,為IGBT器件得到真實、有效的測試結果,打下了良好的基礎。
MicReD Industrial Power Tester 1500A功率循環測試設備是一種獨特的設備,具有兩種測試模式,既可以作為Power Cycling功率循環測試設備使用,還可以作為瞬態熱測試設備使用。這就決定了MicReDIndustrial Power Tester 1500A功率循環測試設備具有極高的性價比,和廣泛的工業化應用。
MicReD Industrial Power Tester 1500A功率循環測試設備的測試模式
如下:

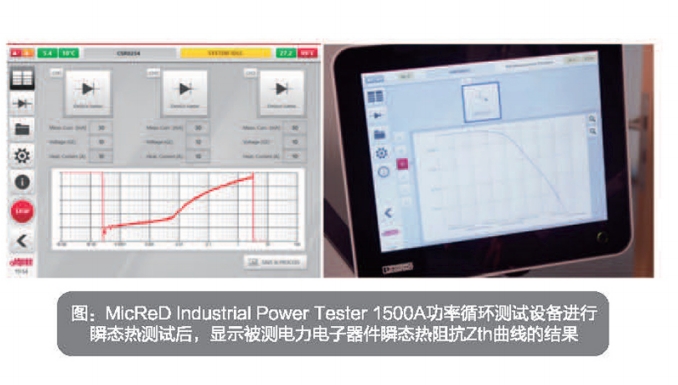

●瞬態熱測試測量模式:
1、對于包括IGBT器件在內的被測電力電子器件的結溫和熱阻等熱學特性,可以按照J(rèn)EDEC JESD 51-1規定的靜態測試法進行瞬態熱測試:
2、基于瞬態熱測試的結果,可以生成結構函數;
3、實現基于JEDEC JESD 51-14規定的雙界面瞬態熱測試方法對包括IGBT器件在內的被測電力電子器件結殼熱阻的測量;
●功率循環實驗和瞬態熱測試聯合測量模式:
1、對于被測電力電子器件通過功率循環實驗施加應力測試,并且執行周期性的瞬態熱測試,用來監控可能發生的Die-attach的降級和其它可能發生的結構性的失效;

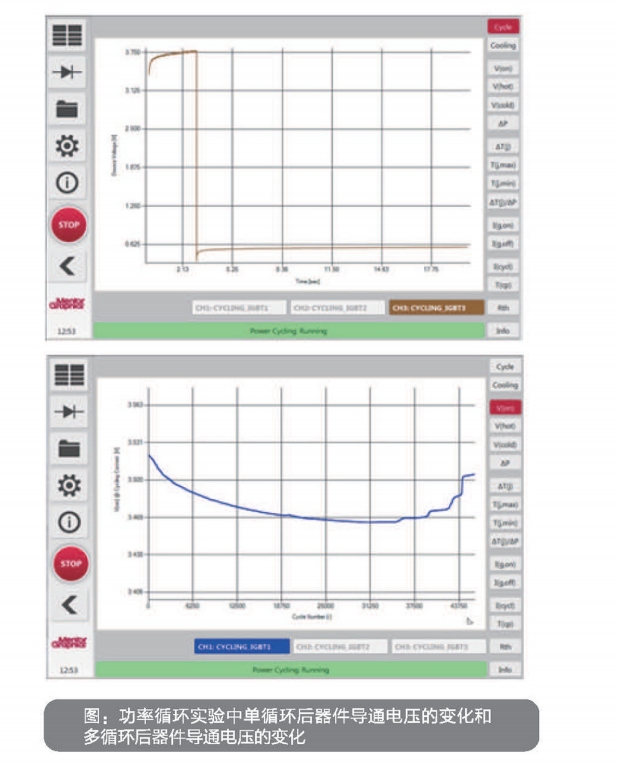

2、監控作為循環次數和/或者時間的函數的器件導通電壓、門電流和被選擇的溫度傳感器輸出的變化;
3、瞬態熱測試的頻率可以由用戶進行設定,并且如果設備檢測到門電流或者器件導通電壓增加,將會自動提高在功率循環實驗中的瞬態熱測試的頻率。

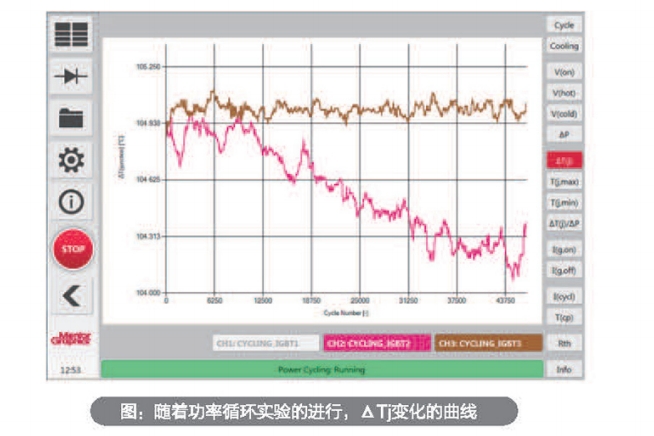

MicReD Industrial Power Tester 1500A功率循環測試設備在功率循環實驗和瞬態熱測試聯合測量模式下,可以支持多達4種不同的功率控制模式:
1、穩定的Ton和Toff時間,包括IGBT器件在內的被測電力電子器件的降級對得到的結溫變化幅度有直接的影,加熱電流維持恒定或者加熱功率維持恒定:
2、ATC保持穩定,調節驅動電流維持固定的殼溫變化;
3、穩定的Ton和Toff時間,被測電力電子器件的降級對得到的結溫變化幅度有直接的影響,不改變加熱電流,但在功率循環試驗中使用電氣控制閥門允許調節冷板內廠務水的流量;

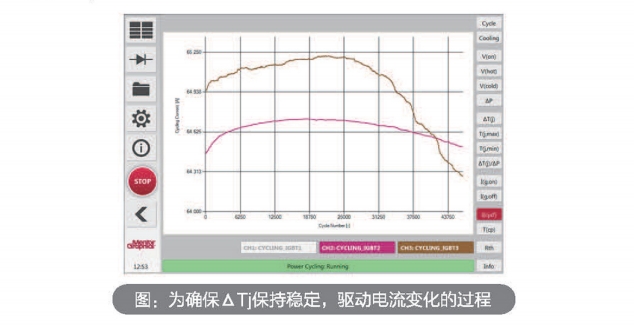

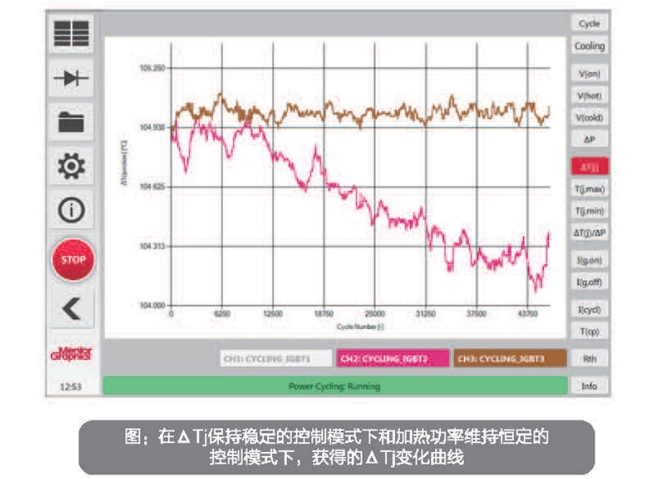

4、△Tj保持穩定,通過控制驅動電流的方式以及自動調節Ton和Toff的時間的方式,降低應力測試水平,確保獲得最大數目的功率循環次數:
MicReD Industrial Power Tester 1500A功率循環測試設備是一種獨特的設備,它是一個工業化的解決方案,與傳統的、單一功能的功率循環測試設備相比有很大的不同并具有極大的優勢。
一、業內領先的電源技術
MicReD Industrial Power Tester 1500A功率循環測試設備擁有業內最高水平的電源技術,可以提供從0A到最大1500A線性輸出的加熱電流,支持被測電力電子器件的導通電壓為0-8VVCE器件導通電壓。加熱電流的分辨率為500mA,精度為0.5%,處于業內領先水平。加熱電流最小的脈沖寬度為500ms,最大脈沖寬度為無限長,既可以滿足短周期功率循環測試的要求,也可以滿足長周期功率循環測試的要求,并且還可以作為瞬態熱測試中的加熱電流源使用,應用范圍極為廣泛。

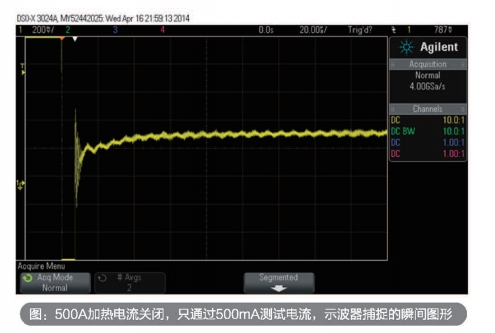

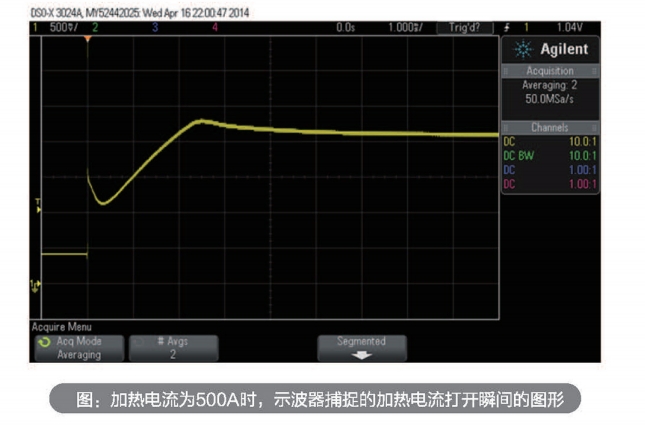

加熱電流的脈沖開啟時間為50ms,脈沖關閉時間為100μs,高標準的脈沖開啟時間和脈沖關閉時間以及高精度的加熱電流決定了在功率循環測試中,施加到被測電力電子器件的加熱功率具有極高的精度,保證在功率循環測試后可以得到高精度的測試結果,為進一步的失效分析提供準確的數據。
MicReD Industrial Power Tester 1500A功率循環測試設備電源部分的設計采用了3通道的架構,可以同時并行輸出3路加熱電流。當測試設備工作在3通道架構下時,可以同時輸出3路最大為500A的加熱電流,等效于3個獨立的500A的電流源,可以對最多為3個的被測電力電子器件同時進行功率循環實驗或者進行瞬態熱測試,擴展了測試設備的能力、利用率和生產效率。
MicRoD Industrial Power Tester 1500A功率循環測試設備的電源部分可以提供從0A到3A線性輸出的測試電流,支持被測電力電子器件的導通電壓為0-8V VCE器件導通電壓。測試電流的分辨率為0.5mA,精度為0.5%,處于業內領先水平。高精度的測試電流確保了測試設備對于電力電子器件導通電壓VCE測試的準確性,保證在功率循環測試中可以得到高精度的測試結果,為進一步的評估、分析包括失效分析提供準確的數據。
MicReD Industrial Power Tester 1500A功率循環測試設備電源部分的設計采用了3通道的架構,可以同時并行輸出3路測試電流。當測試設備工作在3通道架構下時,可以同時輸出3路最大為1A的測試電流,等效于3個獨立的1A的電流源,可以對最多為3個的被測電力電子器件同時進行功率循環實驗或者進行瞬態熱測試,擴展了測試設備的能力、利用率和生產效率。
MicReD Industrial Power Tester 1500A功率循環測試設備采用了極高水平的電源技術,擁有高達12Bit的分辨率和高達0.5%的輸出精度。高達12Bit的分辨率和高達0.5%的輸出精度,保證了功率循環測試中和瞬
態熱測試中,可以得到高精度的測試結果,為進一步進行失效分析打下了良好的基礎。
二、可靠、方便、準確的溫度敏感參數的測量和校準的能力
MicReD Industrial Power Tester 1500A功率循環測試設備具有可靠、方便、準確的對IGBT器件進行溫度敏感參數的測量和校準的能力。
MicReD Industrial Power Tester 1500A功率循環測試設備的測試主機中每個數據測量采集單元(通道)都有自己的A/D轉換器電路和數據存儲空間。在功率循環測試中和瞬態熱測試中,數據采集的時間分辨率為1us,采集的電壓的分辨率是12比特,而且嗓聲振幅小于2比特。這意味著,信號-噪聲比低至約70分貝,這在業內是最高的水平,而且這種高精確度的數據測量、采集,對以后的功率循環測試結果和瞬態熱響應曲線的評價和分析是至關重要的。
MicReD Industrial Power Tester 1500A功率循環測試設備可以控制外接的液體循環器作為恒溫設備,對被測電力電子器件的溫度敏感參數進行測量和校準。外接的液體循環器具有以下的優點:
1、外接的液體循環器的溫度精度為0.01℃,濕度精度高,控制環境溫度穩定、準確并且可靠;
2、外接的液體循環器的溫度范圍為-35℃一+150℃,溫度范圍廣,可以在很大的溫度范圍內對被測電力電子器件的濕度敏感參數進行測量和校準,滿足功率循環測試和瞬態熱測試的要求;
3、當測試設備工作在3通道架構下時,可以對最多為3個的包括IGBT器件在內的被測電力電子器件進行溫度敏感參數的測量和校準,提高了設備的利用率;
4、精確的控制環境溫度,將有助于更加精確的對IGBT器件的溫度敏感參數進行測量和校準。
5、控制外部液體循環器的操作是通過MicReD Industrial Power Tester1500A功率循環測試設備的軟件完成的。此軟件程序的執行方式是將液體循環器和整個MicReDIndustrial Power Tester 1500A功率循環測試設備同時進行控制。
三、一種設備兩種用途,提高設備的性價比
MicReD Industrial Power Testor 1500A功率循環測試設備是一種獨特的設備,具有兩種測試模式,可以實現一種設備兩種用途:既可以對包括IGBT器件在內的被測電力電子器件進行功率循環實驗即對包括IGBT器件在內的被測電力電子器件施加應力測試,還可以通過瞬態熱測試技術對包括IGBT器件在內的被測電力電子器件進行熱特性測量。這就決定了MicReD Industrial Power Tester 1500A功率循環測試設備具有極高的性價比,和廣泛的工業化應用。
四、進行實時、在線的失效分析,改變傳統的功率循環測試模式
MicReD Industrial Power Tester 1500A功率循環測試設備與傳統的、單一功能的功率循環測試設備相比有很大的不同并具有極大的優勢。

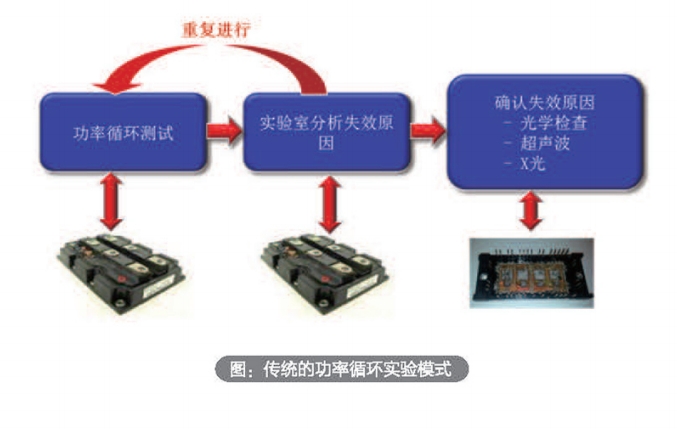

傳統的、單一功能的功率循環設備在對被測電力電子器件進行功率循環實驗暨施加應力測試后,只能在實驗室中對被測電力電子器件進行失效分析,確定此時被測電力電子器件進行功率循環測試的降級程度。然后重復進行功率循環實驗并對被測電力電子器件施加應力測試,被測電力電子器件失效后,再次在實驗室中對被測電力電子器件進行失效分析,確定被測電力電子器件的失效原因。重復的功率循環實驗和在實驗室中分析被測電力電子器件失效的原因會引起整個功率循環實驗的周期變長,導致產品通過可靠性測試的時間變長,從而導敗產品進入市場的時間變慢。
MicReDIndustrial Power Tester 1500A功率循環測試設備集成了T3Ster設備的瞬態熱測試技術,并具有獨特的結構函數功能,可以在功率循環實驗中通過周期性進行的瞬態熱測試得到的結構函數,和因MicReDIndustrial Power Tester 1500A功率循環測試設備監控指標值超標而觸發的瞬態熱測試得到的結構函數,可以清晰的顯示出隨著功率循環實驗的進行,包括IGBT器件在內的電力電子器件內部的降級過程,可以實時的、在線式的對包括IGBT器件在內的電力電子器件的失效原因進行確認,而并不需要將被測電力電子器件轉移到實驗室中進行失效分析。這樣可以大大的縮短對于包括IGBT器件在內的電力電子器件進行可靠性測試的時間,甚至縮短總的測試時間為原來測試時間的1/10。
五、設備監控指標值的應用

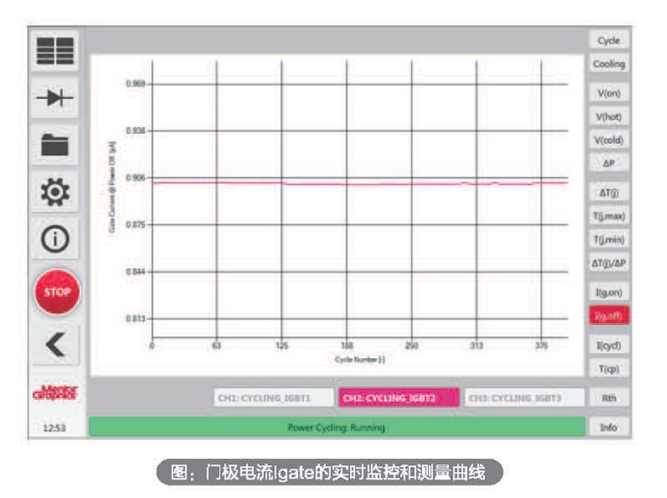

MicReD Industrial Power Tester 1500A功率循環測試設備可以對門極電誡lgate進行實時監控和測量。通過在功率循環實驗中,門極電流Igate測量曲線的變化,可以顯示出IGBT器件門極氧化層隨著功率循環實驗的進行而發生的降級過程。在門極電流igate的實時監控和測量中,可以設置標準值,當超過標準值達到某一范圍后,可以自動觸發瞬態熱測試,從而得到除了周期性瞬態熱測試得到的結構函數之外的一次結構函數,以記錄此時被測IGBT器件發生的降級。此時MicReDIndustrial Power Tester 1500A功率循環測試設備將自動提高瞬態熱測試的頻率,以期得到更多的結構函數,從而將被測IGBT器件的降級過程,更全面的記錄下來。

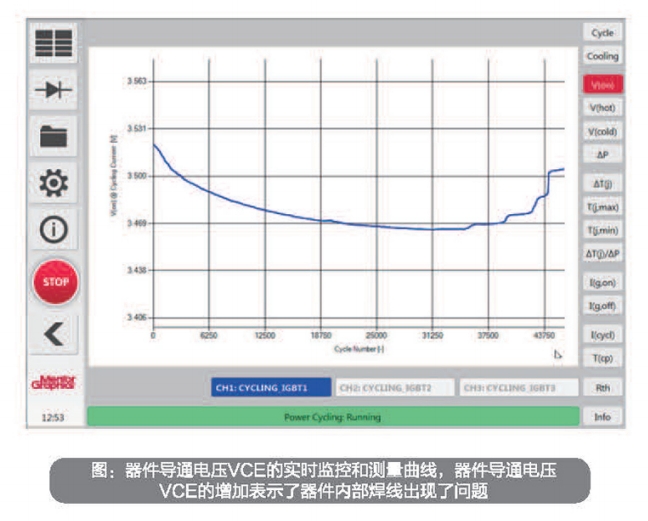

MicReD Industrial Powor Tester 1500A功率循環測試設備可以對器件導通電壓VCE進行實時監控和測量。通過在功率循環實驗中,器件導通電壓VCE測量曲線的變化,可以顯示出IGBT器件內部的焊線隨著功率循環實驗的進行而發生的降級過程,例如發生Wire bond lift-off和HeelCrack等。在器件導通電壓VCE的實時監控和測量中,可以設置標準值,當超過標準值達到某一范圍后,可以自動觸發瞬態熱測試,從而得到除了周期性瞬態熱測試得到的結構函數之外的一次結構函數,以記錄此時被測IGBT器件發生的降級。
六、測試設備的優點
MicReD Industrial Power Tester 1500A功率循環測試設備具有以下的優點:
1.現場測試技術:
●基于業界內瞬態熱測試和半導體器件熱特性測量JEDEC組織標準的執行設備T3Ster基礎上開發而完成的工業化、高精度、高可靠性的功率循環測試設備,既可以放置在實驗室環境中使用,又可以放置在生產線環境中使用;
2.可以對多種被測電力電子器件在多達3種的測試設置下進行功率循環實驗和瞬態熱測試:
●既可以對MOSFET進行功率循環實驗和瞬態熱測試,還可以對IGBT和大功率二極管進行功率循環實驗和瞬態熱測試。可以進行三種測試設置包括:MOS DIODE測試設置、TRANSISTOR測試設置以及RDS-ON測試設置:
3.實時、連續的對被測電力電子器件進行功率循環實驗直至被測電力電子器件失效:
●MicRoD Industrial Power Tester 1500A功率循環測試設備通過結構函數功能具有實時的、在線的對被測電力電子器件進行失效分析的能力,所以節省了大量功率循環測試的時間,因?yàn)楸粶y(cè)電力電子器件不需要從測試設備上取下并放置在實驗室中進行失效分析,然后再返回到測試設備進行更多的功率循環實驗,可以節省整個測試時間為原來測試時間的1/10;
4.用戶友好的觸屏操作界面:
●采用兩種權限設置模式,適應于業內專業人員以及具有有限工科背景的操作人員進行操作MicReD Industrial Power Tester 1500A功率循環測試設備的軟件可以記錄廣泛的測試信息,如門極電流lgate,器件導通電壓VCE,以及被測電力電子器件的結溫;并且通過結構函數可以實時、在線的對被測電力電子器件進行失效分析;
5.在功率循環實驗和瞬態熱測試聯合測量模式下,可以支持多達4種不同的功率控制模式:
●穩定的Ton和Toff時間,被測IGBT器件的降級對得到的結溫變化幅度有直接的影響,加熱電流維持恒定或者加熱功率維持恒定;
●△TC保持穩定,調節驅動電流維持固定的殼溫變化:
●穩定的Ton和Toff時間,被測IGBT器件的降級對得到的結溫變化幅度有直接的影響,不改變加熱電流,但在功率循環試驗中使用電氣控制閥門允許調節冷板內廠務水的流量;
●△T保持穩定,通過控制驅動電流,和調整Ton和Toff的時間,降低應力測試的水平,確保獲得最大數目的功率循環次數;
6.通過結構函數功能,具有實時、在線的失效分析能力,不需要在實驗室中對包括IGBT器件在內的被測電力電子器件:
●在功率循環實驗后,通過結構函數功能,可以得到被測IGBT器件隨著功率循環實驗進行而發生的降級過程,不需要在實驗室中通過X光、超聲波和其它昂貴、費時的破壞性失效分析手段進行被測IGBT器件的失效分析;
7.操作系統軟件簡單方便、具有友好的用戶界面:
●MicRoD Industrial Power Tester 1500A功率循環測試設備的操作者可以是業內的專業人員,也可以是只具有有限工科背景的生產線操作人員:
8.具有極高的安全性能:
●具有過溫報警、煙霧報警、冷板漏液報警等安全功能來確保MicReDIndustrial Power Tester 1500A功率循環測試設備能夠在無現場人員的情況下,長時間無故障的運行;
9.在McReD Industrial Power Tester 1500A功率循環測試設備的運行過程中,可以遠程查看測試結果:
●在MicReD Industrial Power Tester 1500A功率循環測試設備進行功率循環實驗過程中,可以通過外部的電腦甚至是平板手持電腦去實時查看測試結果;
10.MicRoD Industrial Power Tester 1500A功率循環測試設備可以工作在3通道架構下:
●MicReD Industrial Power Tester 1500A功率循環測試設備電源部分的設計采用了3通道的架構,可以同時并行輸出3路加熱電流。當測試設備工作在3通道架構下時,可以同時輸出3路最大為500A的加熱電流,等效于3個獨立的500A的電流源,可以對最多為3個的被測電力電子器件同時進行功率循環實驗或者進行瞬態熱測試,擴展了測試設備的能力、利用率和生產效率;
11.電壓測試采樣的時間分辨率為1μs;
●MicRoD Industrial Power Tester 1500A功率循環測試設備電壓測試采樣分辨率為1μs,是業內最高的水平,處于業內領先地位;高分辨率的電壓值采樣確保了測試設備對于器件導通電壓VCE測試的準確性,保證在功率循環測試中可以得到高精度的測試結果,為進一步的評估、分析包括失效分析提供準確的數據;
12.對仿真軟件中被測電力電子器件的仿真模型進行校準和驗證:
●MicReD Industrial Power Tester 1500A功率循環測試設備進行功率循環后的測試數據和被測電力電子器件進行熱特性測量后的數據可以對仿真軟件例如:FloTHERM和FloEFD中的仿真模型進行校準和驗證;
●只有經過校準和驗證的仿真模型才是真實有效的模型,才能夠在不同的邊界條件下,在仿真軟件中得到真實有效的結果;
●真實有效的結果,對提高仿真效率、輸出真實的仿真結果具有極大的意義;
七、測試設備的輸出結果和特點
MicReD Industrial Power Tester 1500A功率循環測試設備具有如下的特點:
最大的加熱電流: 1500A或者3通道架構下每個通道500A;
脈沖電流持續時間: 500ms 及以上;
溫度敏感參數自動測量和技準: 最多三個被測電力電子器件同時進行溫度載涉參數測量和校準;
檢測被測電力電子器件失效的參數: Va.ATj。Tjmax, Rth increase:
記錄的數據: Va before and after switching,ATj.Tjmz.Tjmin.AP.ATJ/AP,結構函數;門根電流Igataa
門極電流Ige的測試范圍和分辨率: 200pA-100μA,25pM的分辨率;
電壓測試采樣的時間分辨率: 1us;
被測電力電子器件結溫測試程度: 0.01℃
MicReD Industrial Power Tester 1500A功率循環測試設備可以對門極電流Igate、器件導通電壓VCE和器件的結溫進行測量,并且通過結構函數去分析和記錄被測電力電子器件在功率循環測試中封裝結構的變化和降級。
MicReD Industrial Power Tester 1500A功率循環測試設備可以用來增強和優化被測電力電子器件封裝的研發,對被測電力電子器件進行可靠性測試,還可以對應用電力電子器件的廠家在收到電力電子器件并進行大規模生產前,進行來料批次的檢查,作為質量檢測工具使用。

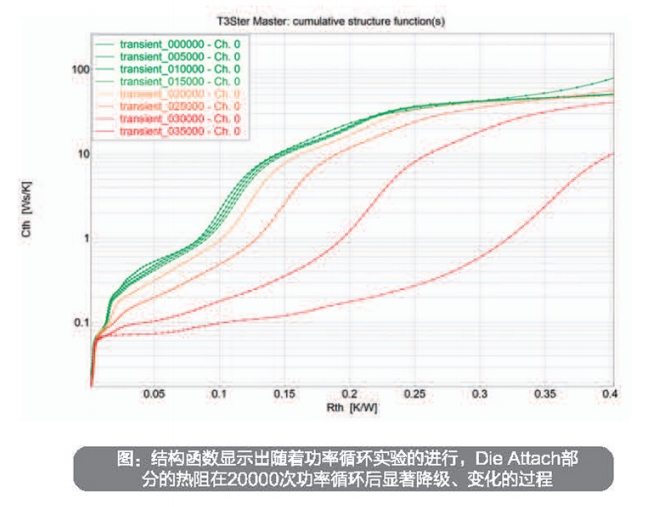

MicReD Industrial Power Tester 1500A功率循環測試設備在功率循環實驗中,實時的結構函數分析表明隨著功率循環實驗的進行,被測電力電子器件的失效過程、循環的次數以及失效的原因,并不需要在實驗室中對被測電力電子器件的失效原因進行分析。
MicReD Industrial Power Tester 1500A功率循環測試設備可以對多個被測電力電子器件進行長時間的功率循環實驗,并且不需要在實驗室中對被測電力電子器件進行失效分析,大大的節省了總的測試時間。只要將被測電力電子器件安裝在測試設備上,進行測試的設置,連接測試線纜,就可以進行功率循環測試,并在測試的過程中,通過結構函數的功能,將被測電力電子器件的降級過程和失效的情況,實時的、在線的記錄下來。
通過使用MicReD Industrial Power Tester 1500A功率循環測試設備,電力電子器件的供應商可以設計出更加可靠的電力電子器件的封裝和以更快的時間響應市場的需要,提供給市場上更具信賴性的產品。
