一,功率循環GK-PC-3000
主要特點
*兼容熱阻測試、秒級功率循環和分鐘級功率循環試驗;
*適用于IGBT和SiC MOSFET試驗;
*配置3個通道,每個通道可獨立設置Ton和Toff時間;
*在預啟動模式下,可方便檢查線纜連接情況;
*在MOSFET模式下,可設置柵極電壓延遲關斷時間;
*對到器件端的大電流連接線有降溫措施,防止線纜與產
*品的接觸點溫度過高而損壞器件;
*多重保護措施,讓試驗安全無憂;
主要技術指標
設備結構:
功率循環設備電源部分的設計采用了3通道的架構,可以同時并行輸出3路加熱電流。當設備工作在3通道模式下,可以同時輸出3路最大為1000A的加熱電流(加熱電流可根據實際產品選擇),等效于3個獨立的1000A的電流源,可以對最多為3*4=12個的IGBT器件同時進行功率循環試驗或熱阻測試。
加熱電流能力:
* 0~3000A電流驅動能力(根據實際產品選擇),500mA分辯率,精度 0.1% Set±0.3% range;
* 可以在3通道模式下工作,等效于3個獨立的1000A電流源(電源品牌:TDK-Lambda);
* 最小脈沖寬度為500ms,50ms脈沖開啟時間,50us脈沖關閉時間;
* 支持0~12V Vce器件導通電壓;
測試電流能力:
* 0~3A電流測試能力,0.5mA分辯率,精度0.5% Set±0.125% range;
* 可以在3通道下模式使用,等于3個獨立的1A恒流源;
* 支持0~12V Vce器件導通電壓;
柵極電壓源:
* 電壓范圍:-10V~+20V;
* 分辨率:0.1V,精度0.5% Set±0.25 range;
柵極電流測量能力:
* 測量范圍:500pA~100uA;
* 分辨率:50pA的分辨率;
數據采集能力:
* 具有3個測試通道用來采集功率循環試驗和熱阻測試的數據;
* 每個測試通道具有±12V的電壓輸入范圍;
* 每個測試通道具有最高10uV的電壓分辨率,對應測量結溫的精度是0.01℃;
* 每個測試通道電壓信號的采樣時間是1us;

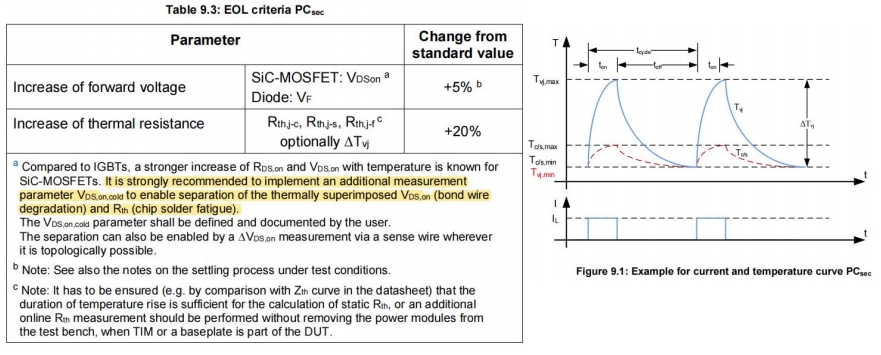

AQG324相試驗標準(PCs)

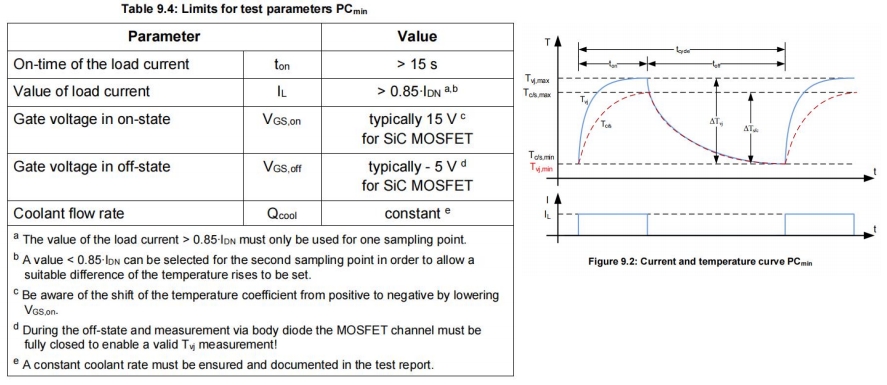

AQG324相關試驗標準(PCm)

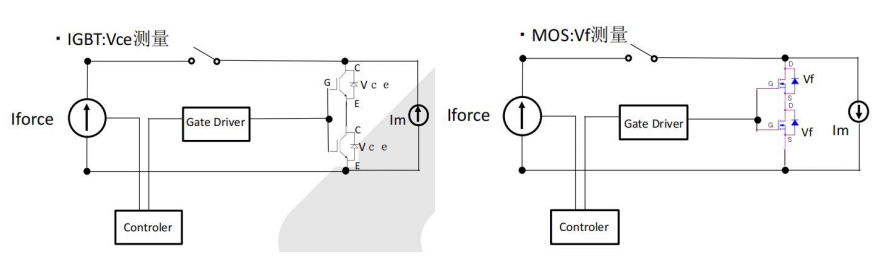

試驗線路(IGBT與MOS)

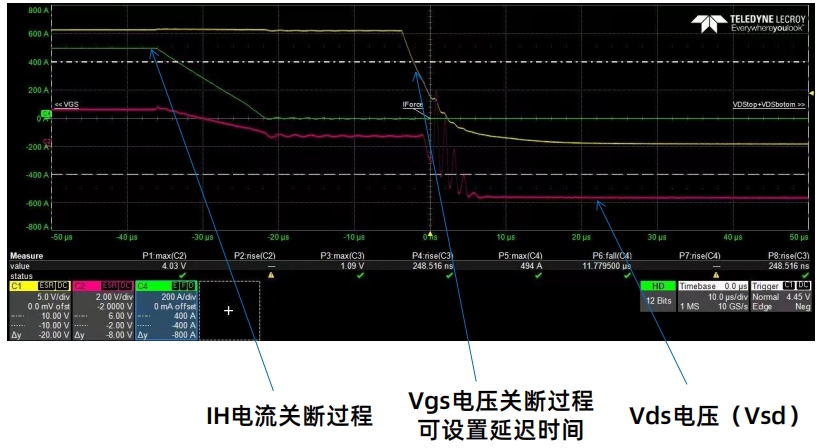

實測波形(SiC Mosfet 模塊試驗)

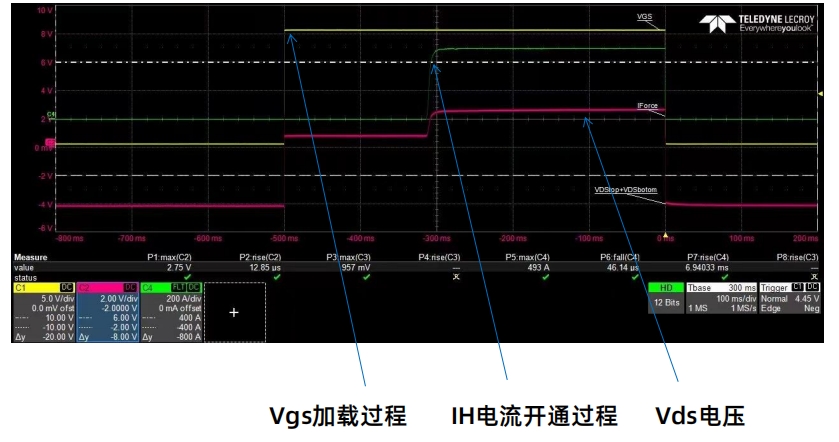

實測波形(SiC Mosfet 模塊試驗)
功率循環實測案例
1. IGBT功率循環測試:

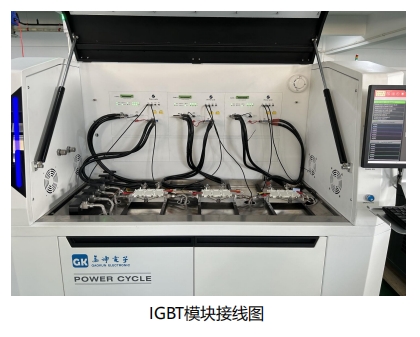

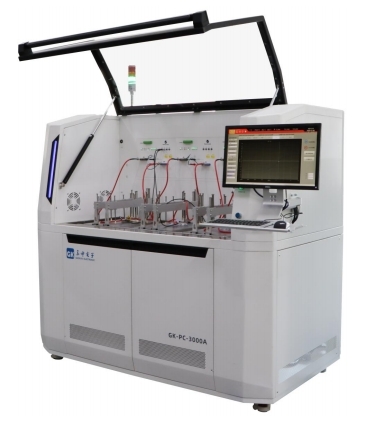

試驗機臺:GK-PC-3000A
Control Strategy:恒電流模式
測試模塊型號:APHS500F08I1-UNIT
測試條件:Vge=15V,Im=100mA,Ton=2s,Toff=3s, △Tj=100℃,Tjmax=150℃,IH=655A;
K-Factor:k=-2.374mV/℃ VF@0℃=558.51mV;

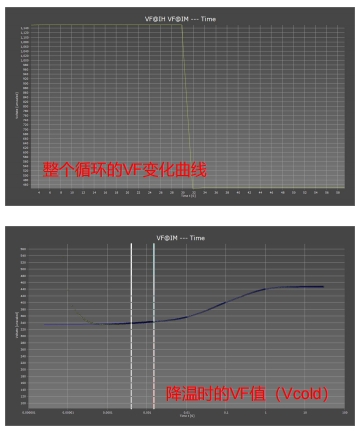

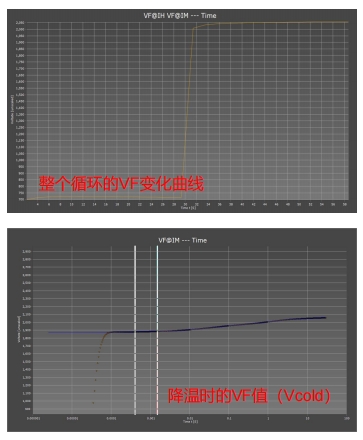

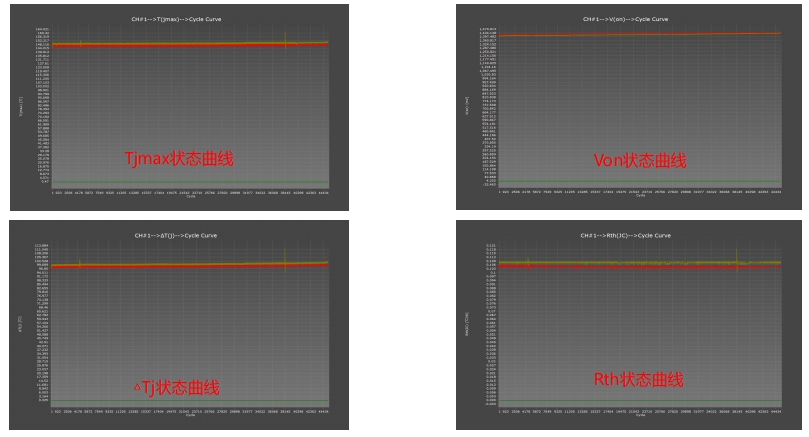

功率循環實測案例(狀態參數監控)
熱阻實測案例
1. IGBT熱阻測試
試驗機臺:GK-PC-3000A
測試模塊型號:APHS500F08I1-UNIT
測試條件:Vge=15V,Im=100mA,Ton=30s,Toff=30s,IH=400A;
K-Factor:k=-2.374mV/℃ VF@0℃=558.51mV;
2. SiC Mosfet熱阻測試
試驗機臺:GK-PC-3000A
測試模塊型號:BMS600R12HWC4
測試條件:Vgs-on=15V,Vgs-off=-4V,Im=-100mA,Ton=30s,Toff=30s,IH=300A;
K-Factor:k=-4.178mV/℃ VF@0℃=2304mV;
功率循環老化模式

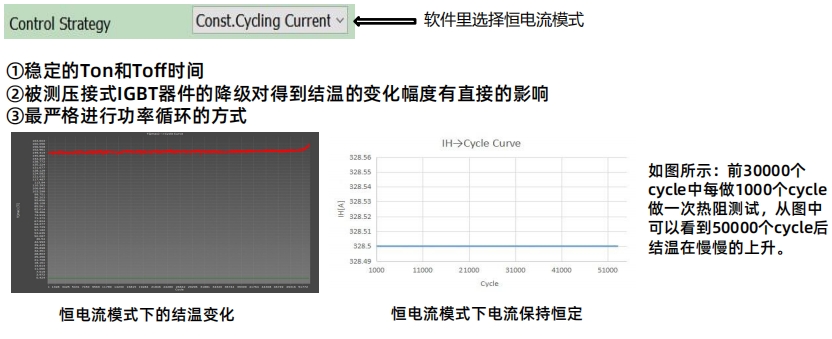

1. 恒電流模式(Const.Cycling Current)

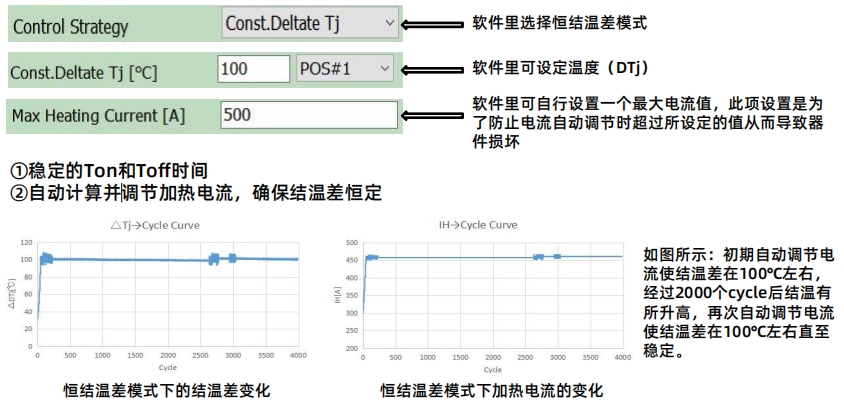

2. 恒結溫差模式(Const.Deltate Tj)

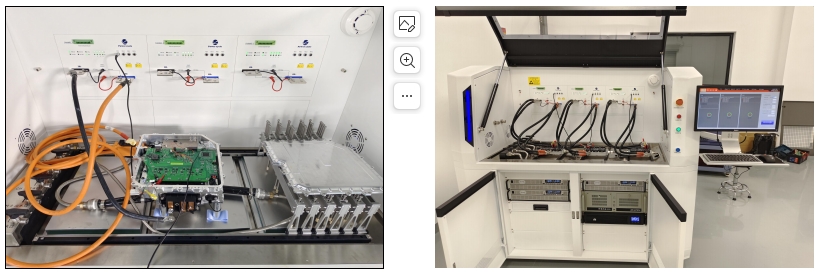

功率循環其他實測案例(其他模塊上機測試圖)
二,電學法測試熱阻
研究背景與意義
• 熱阻是反映SiC功率模塊熱可靠性重要的參考之一,指的是SiC功率模塊阻礙熱量散失的能力。對于不同模塊
而言,相同負載下,熱阻的大小會影響模塊結溫的高低。正常工作時,結溫越低,熱阻越小,則 SiC功率模塊
的散熱性能越好。
• 如何更有效地測量得到熱阻便成了評估模塊散熱性能與優化模塊熱結構的關鍵。
因此需要進行軟件自主設計!
瞬態雙界面法
測量步驟如下:
1) 第一次測量時,將模塊直接接觸散熱器,施加階躍功率,
記錄結溫變化情況,得到熱阻抗曲線。
2) 在器件和散熱器之間涂一層很薄的導熱硅脂,施加階躍功
率,再次記錄結溫變化情況,得到熱阻抗曲線。
3) 由于導熱路徑的差異只有在殼到散熱器接觸面,因此兩種
測試條件下,結到殼的熱阻抗曲線重合,在導熱硅脂處發生分
離。分離點的熱阻抗即為器件的熱阻抗。

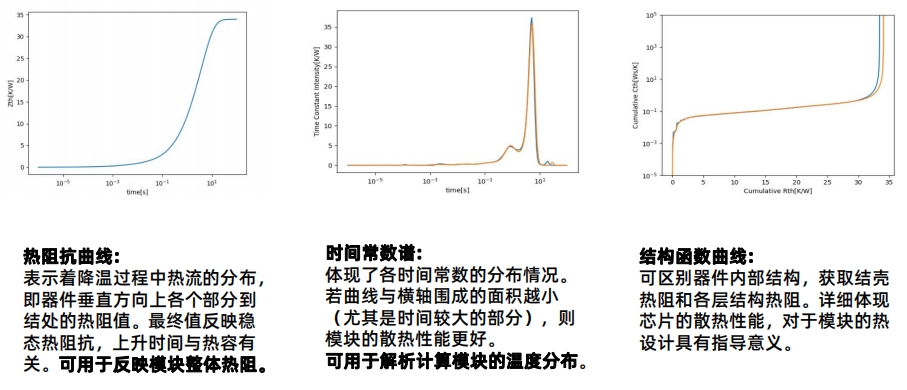

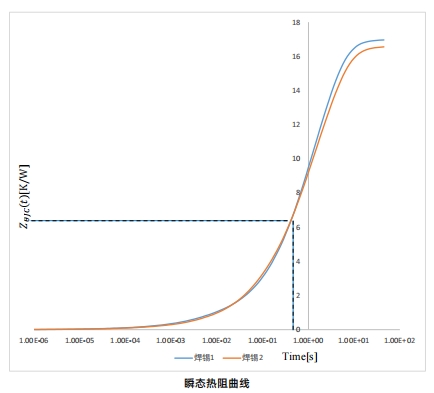

熱阻抗曲線
時間常數譜
時間常數譜

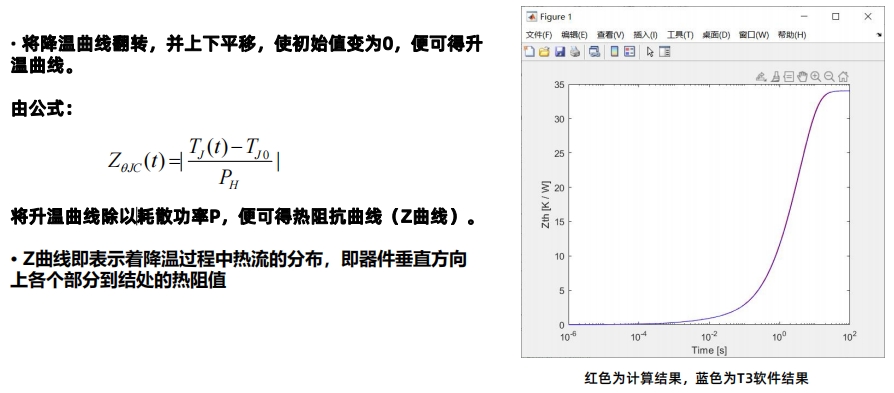

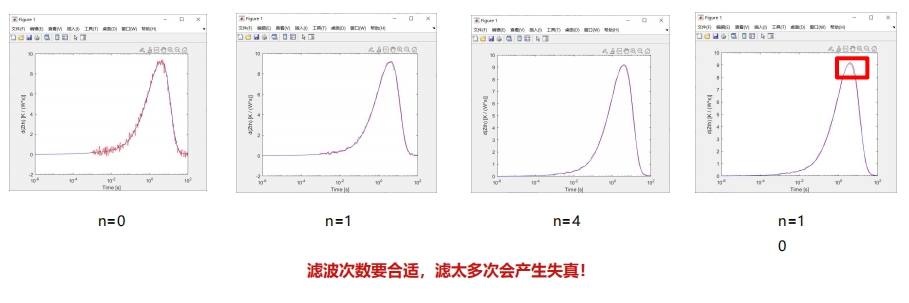

對熱阻抗曲線進行求導,得到阻抗導數曲線。需要對其進行濾波,使用matlab自帶的smooth函數
(五點均值濾波),濾波次數(n)對比如下:
貝葉斯反卷積與Foster模型

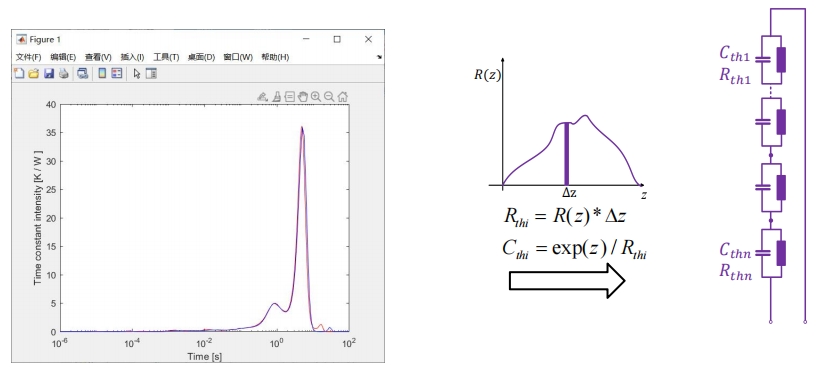

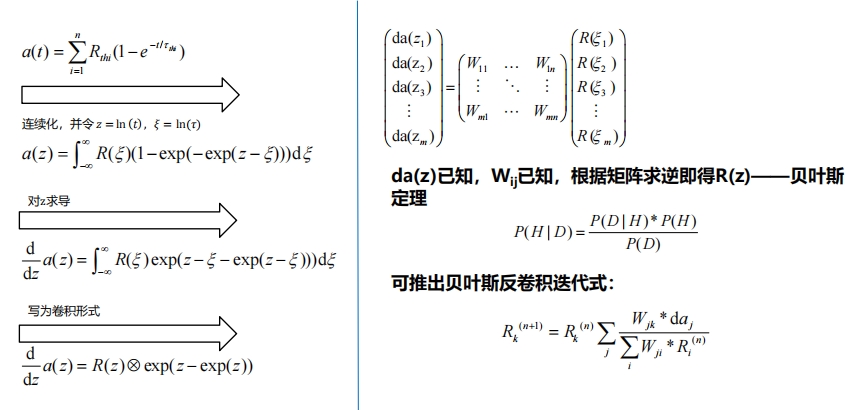

對阻抗導數曲線進行貝葉斯反卷積,得到時間常數譜:

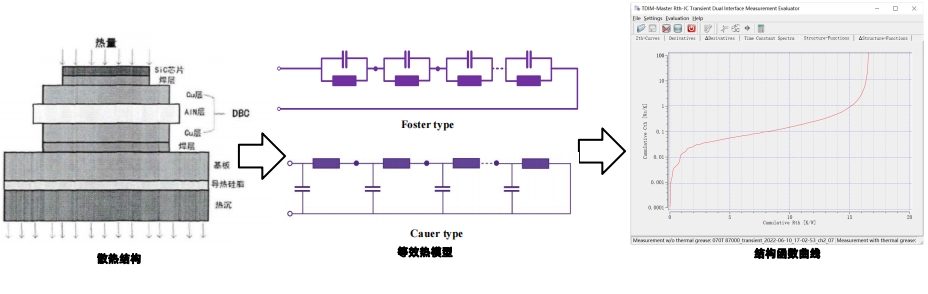

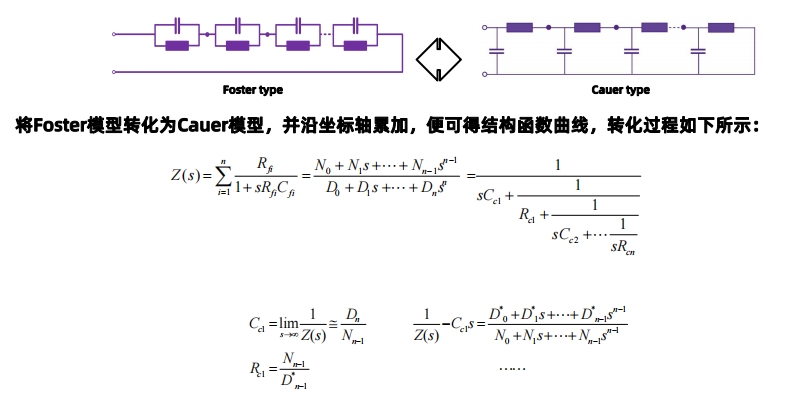

模型轉化

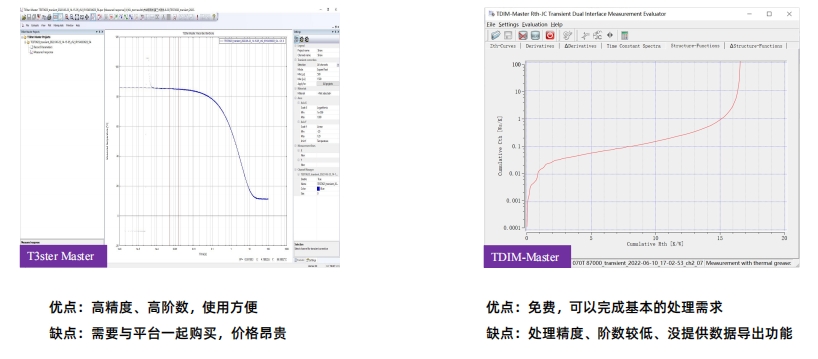

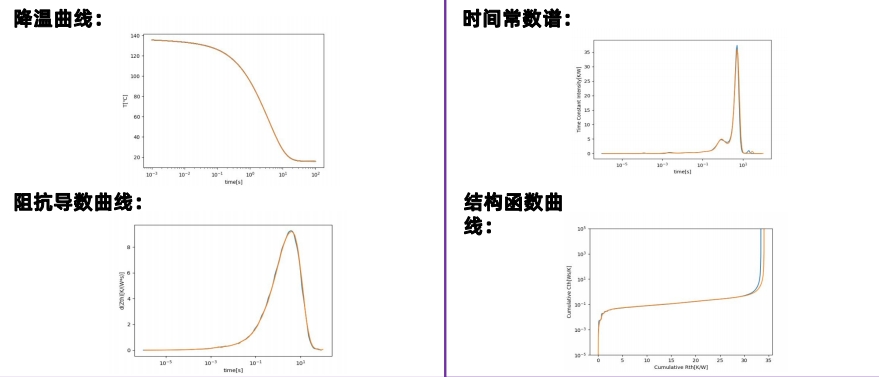

與T3ster Master軟件結果比對
效果展示(藍色為測試結果,橙色為T3ster Master結果)
圖像意義
