LIV光譜/功率積分測試,F(xiàn)F遠場性能測試(藍菲光學解決方案)
藍菲光學憑借其近40年的經驗,在傳統電光源測量系統的基礎上,推出了VCSEL LIVT型號 VCSEL LIVT測試系統,是行業內研發測試,質量檢查,生產測試的理想測試方案。

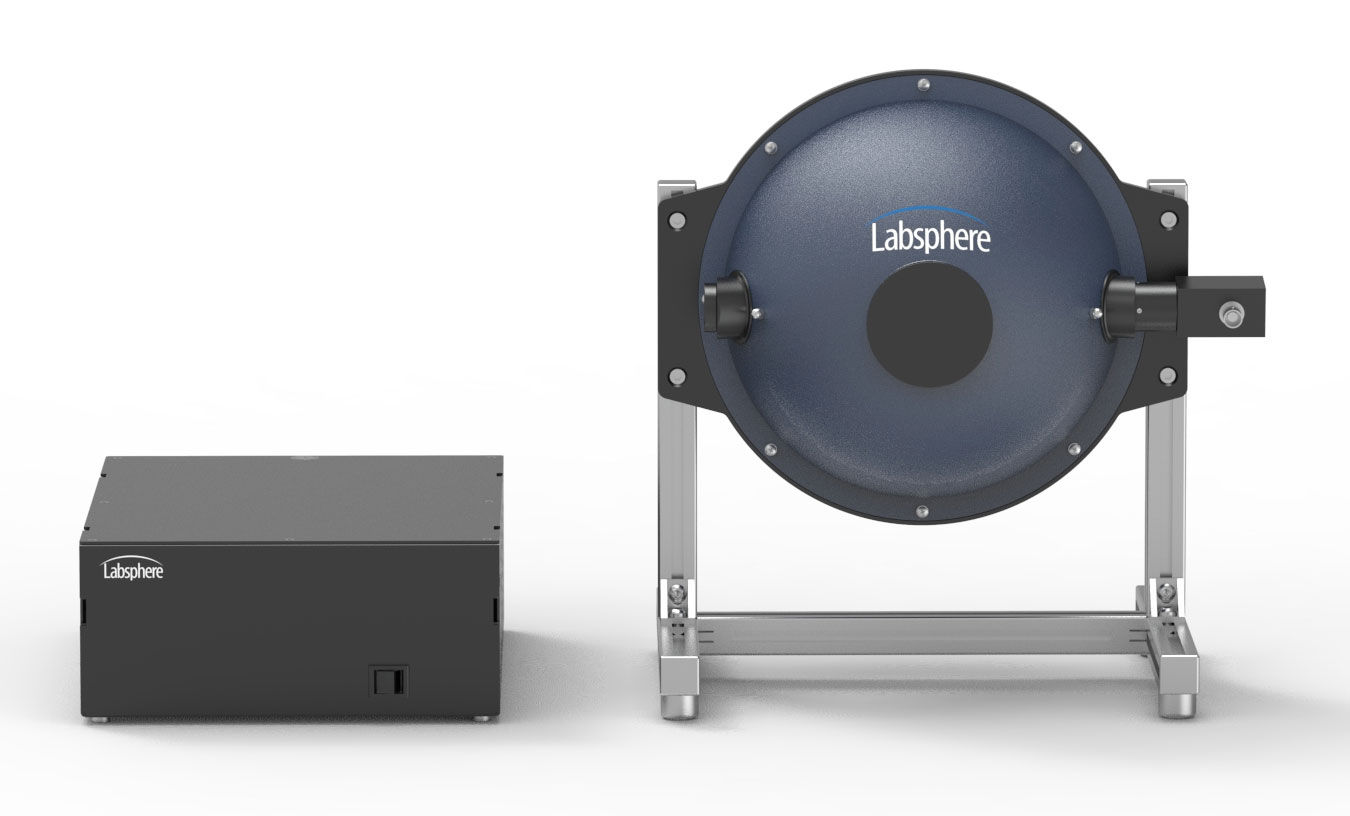

藍菲光學VCSEL LIVT測試系統使用獨有的Spectralon 、Permaflect或Spectraflect積分球?qū)ζ骷l(fā)光進行收集。該材料對紫外-可見-紅外范圍內的光都具有極高的光譜反射率,可分別滿足研發端和產線段對高低溫度測試和產線端設備免維護性的要求。此外,通過選擇不同尺寸的積分球,可以滿足從毫瓦到千瓦量級的激光功率測試。
用戶可根據需要選擇不同尺寸和功率的溫度控制器,并將待測器件置于溫度控制器上以保證待測器件工作在理想的溫度。系統搭配的高速探測器可精準并快速的采集 VCSEL發出的脈沖光,并依據用戶設置的測試方法完成完整的LIVT測試。
產品特點:
- 精準,快速,便捷的自動化LIVT測試
- 經溯源至NIST穩定準確的940nm標準光源校正
- 高穩定性高分辨率光譜分析儀(光譜分辨率最高達0.1-0.16nm)
- 獨有的Spectralon材料,耐溫400度
- 精準快速的溫度控制
- 精確快速的數據采集(最高200KHz)
- 用戶自定義驅動方式(如:脈寬,周期等)
- 強大的軟件功能,可記錄LIVT曲線和T-W(溫度-波長漂移)曲線
測試設置和參數:
VCSEL LIVT 設置 數據輸出
驅動電流/電壓大小 光譜峰值
掃描脈沖寬度/占空比 光譜寬度(FWHM)
掃描脈沖數量 平均功率/峰值功率
溫度范圍 LIV關系
采樣頻率 T-W關系
規格參數
型號 (VCSEL光學測量系統 ) CSTM-VCSEL-PW-060-LIVT
積分球內部涂層 Spectralon/Spectraflect/Permaflect
積分球尺寸(英寸) 6 (可定制)
入光口徑(英寸) 1.5 (可定制)
光譜儀波長范圍 800-980
光譜儀分辨率FWHM(nm) 0.1-0.16nm
光譜儀波長探測精度 ±0.1nm
最大采樣頻率 200KHz
功率探測范圍(Spectralon) @940nm 1mW ~ 200W
高速探測器線性度 0.5%
高速探測器測試精度 ±1%
高速探測器有效讀數 5位
VCSEL溫控范圍(℃) 1-85
VCSEL溫控精度(℃) ±0.1
?
