SigOFIT 光隔離探頭

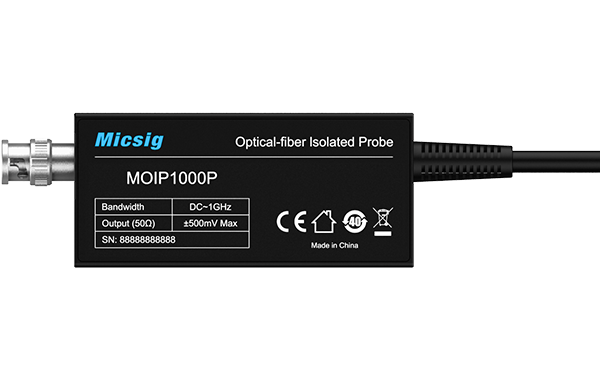

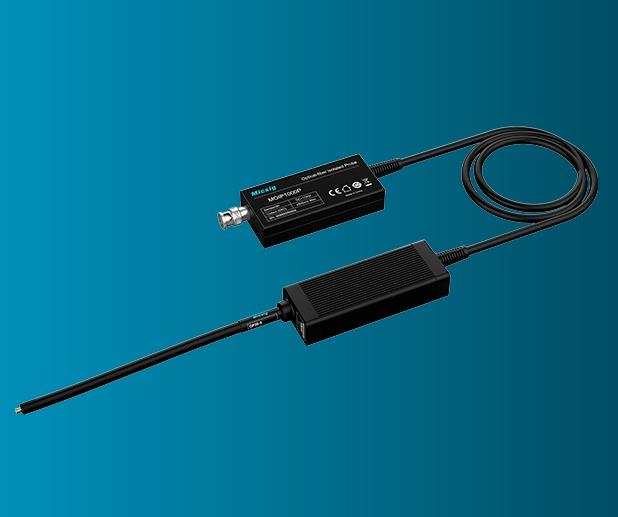

基于獨家SigOFIT™ 技術的光隔離探頭，擁有極高的共模抑制比和隔離電壓，在其帶寬范圍內洞見信號的全部真相，是判定其他 電壓探頭所測信號真實性的終極裁判。此外，SigOFIT光隔離探頭采用先進的激光供電技術，完美解決了隔離供電的問題。
帶寬：DC-1GHz ；共模電壓：85kVpk；直流增益精度：1% ；共模抑制比：高達180dB
(1).jpg)
帶寬：DC-1GHz ；共模電壓：85kVpk；直流增益精度：1% ；共模抑制比：高達180dB
最真實的信號呈現
SigOFIT光隔離探頭具有極高的共模抑制比，在100MHz時CMRR高達128dB、在1GHz時CMRR仍然高達108dB，是判定其他電壓探頭所測信號真實性的終極裁判。
.jpg)
第三代半導體的最佳測試手段
極高的測試精度與穩定性
作為判定其他電壓探頭所測信號真實性的終極裁判，測試精度是SigOFIT光隔離探頭的重要指標。SigOFIT光隔離探頭，具有極佳的幅頻特性，直流增益精度優于1%，底噪小于0.45mVrms，預熱5min后零點漂移小于0.1%，增益漂移小于1%。
第三代半導體的最佳測試手段

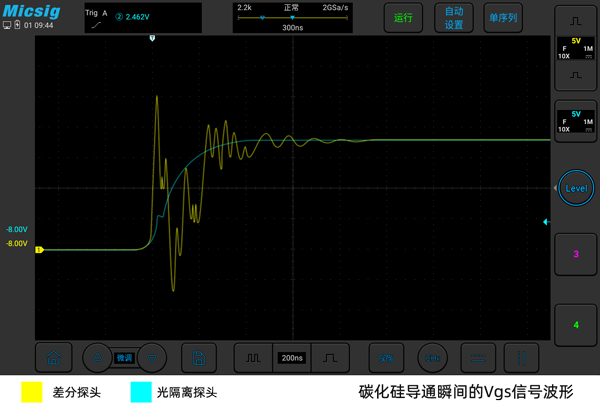

第三代半導體器件由于導通與關斷時間很短，信號具有更快的上升沿和下降沿，信號中具有很高能量的高頻諧波，SigOFIT光隔離探頭在最高帶寬時，仍然具有超100dB的共模抑制比，可以近乎完美地抑制高頻共模噪聲所產生的震蕩，所呈現的信號沒有額外多余成分，是第三代半導體測試的不二之選。
測試氮化鎵（GaN）不炸管

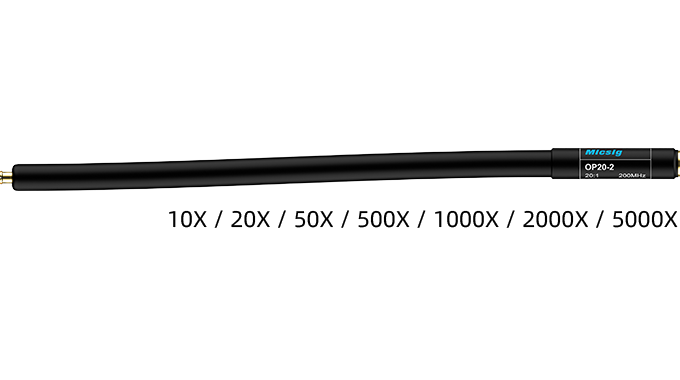

SigOFIT光隔離探頭測試引線短且采用同軸傳輸，探頭輸入電容小于2.5pF，測試氮化鎵（GaN）十分安全。
.png)
使用靈活
SigOFIT光隔離探頭比傳統高壓差分探頭體積更小，探頭引線更精巧，使用更加靈活方便。
測試量程更寬
不同于高壓差分探頭只可以測試高壓信號，SigOFIT光隔離探頭通過匹配不同的衰減器，可以測試±0.1V至±5000V的差模信號，并實現滿量程輸出，達到很高的信噪比。
高效便捷
SigOFIT光隔離探頭響應快，上電即測，校準時間小于1秒，可實時保證精確的信號輸出。
應用場景
對其他電壓探頭所測結果準確性、真實性存在質疑時，SigOFIT光隔離探頭可作為最終裁判依據。
電源設備評估、電流并聯測量、EMI 和 ESD 故障排除
電機驅動設計、功率轉換器設計 、電子鎮流器設計
氮化鎵、碳化硅、IGBT半/全橋設備的設計與分析
高壓高帶寬測試應用的安全隔離測試
逆變器、UPS及開關電源的測試
寬電壓、寬帶測試應用
各種浮地測試等等
